32
Collegamento alla rete / Montaggio

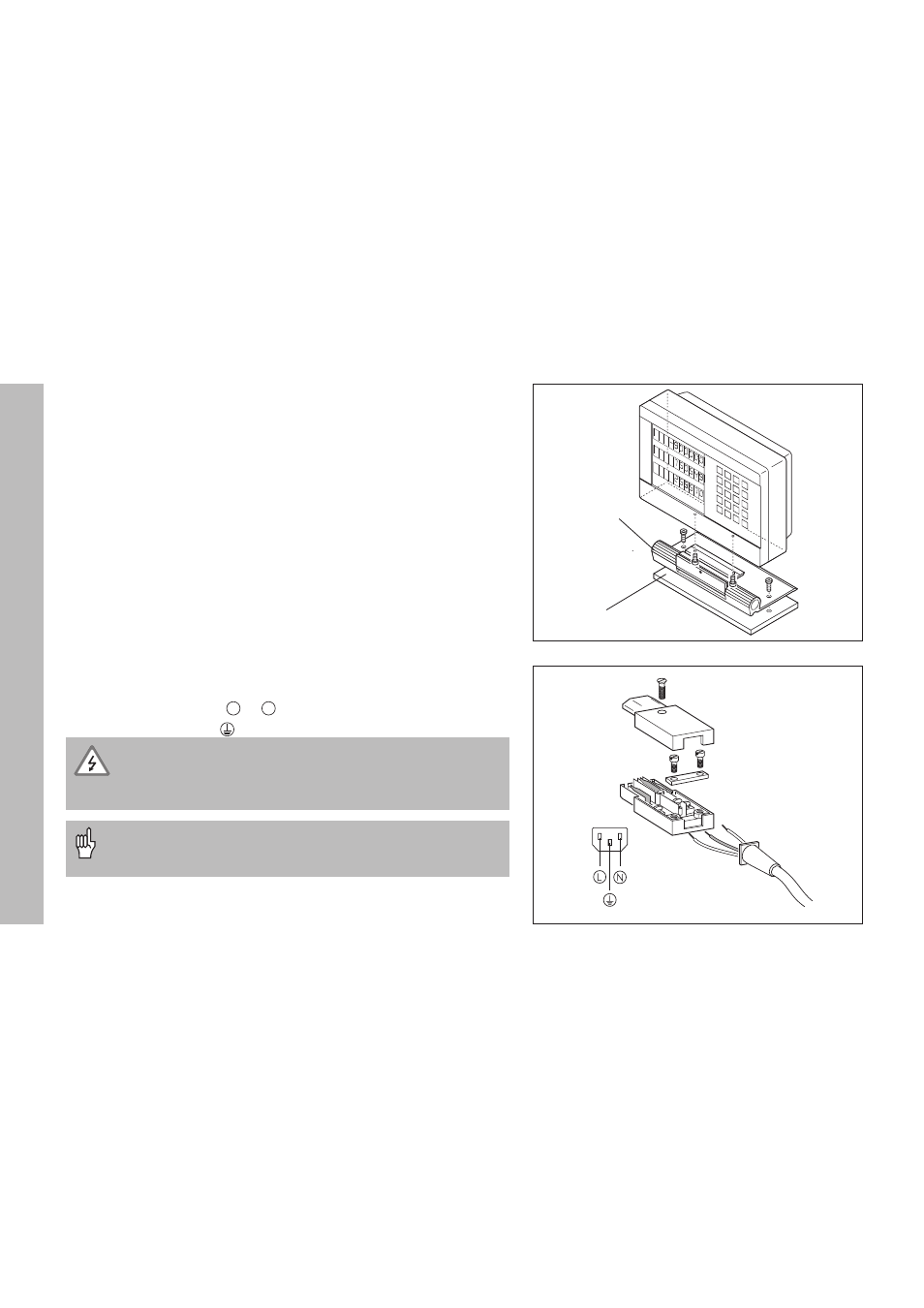

Montaggio
ND 720/ND 760
Per montare il visualizzatore sul supporto, utilizzare i fori filettati M4 dei
piedini in gomma nella parte inferiore dell’unità. E' inoltre possibile
montare il visualizzatore su una base orientabile opzionale.
Collegamento alla rete
Cavi attivi: e
Massa di protezione:
• Pericolo di scosse elettriche!
Collegare il conduttore di terra.
Assicurarsi che non ci siano interruzioni.
• Prima di aprire lo chassis, staccare la spina di alimentazione.
Per aumentare l'immunità ai disturbi, si consiglia di collegare il
terminale di massa sul retro dell’unità alla massa centrale della
macchina (sezione minima: 6 mm
2 ).
Il visualizzatore funziona in un campo di tensione compreso tra 90 V e
260 V. Non è quindi necessario un selettore di tensione.
L N
HEIDE
NHAIN
Base orientabile
Supporto
