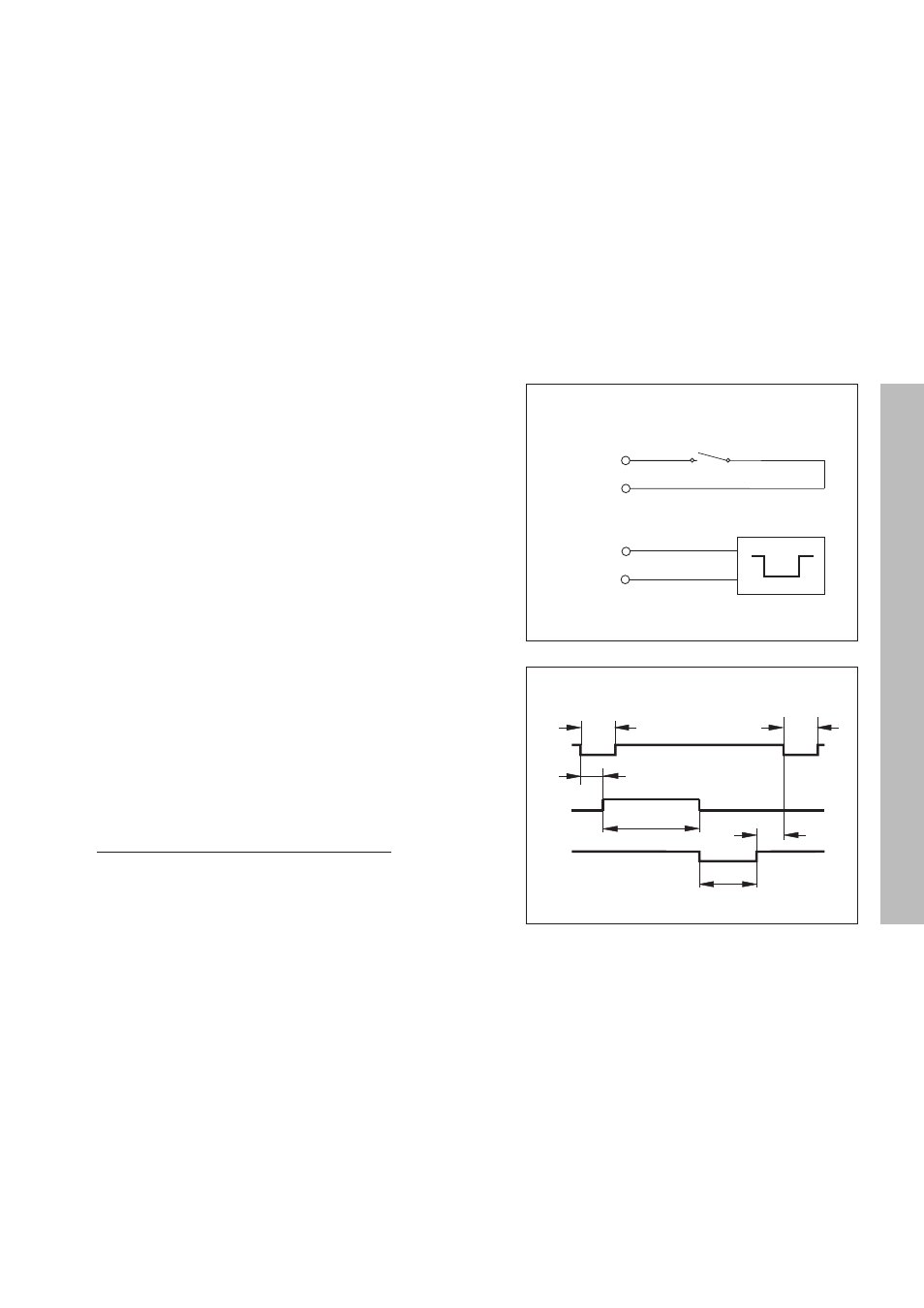

Emissione quote tramite l'ingresso "contatto" e l'ingresso
"impulso"
L'emissione quote può essere attivata tramite gli ingressi "contatto" (pin
12 su X10) e "impulso" (pin 14 su X10), se tali ingressi sono collegati
a 0 V.
Le quote rilevate vengono emesse tramite la linea TXD dell'interfaccia
V.24/R-S232-C.
All'ingresso "contatto" può essere collegato un comune interruttore
(contatto di lavoro) che tramite la chiusura del contatto a 0 V genera un
segnale per l'emissione dati.
L'ingresso "impulso" può essere comandato tramite i componenti TTL (ad
es. SN74LSXX).
Tempi di reazione nell'emissione dati
Durata del segnale di memorizzazione "impulso" t
e
≥
1,2 µs
Durata del segnale di memorizzazione "contatto" t
e
≥
7 ms
Ritardo di memorizzazione per "impulso" t
1
≤
0,8 µs
Ritardo di memorizzazione per "contatto" t
1
≤
4,5 ms
Emissione dati dopo t
2
≤
30 ms
Tempo di refresh t
3
≥
0
Tempo richiesto per l'emissione dati [s]:
187 • numero di assi + 11 • numero di righe vuote
t
D
=
baud rate
t2
t1
t3
tD
te te
Segnale successivo per l'emissione quote t
E
= t
1
+ t
2
+ t
D
+ t
3
[s]
Pin 8 (0V)
Pin 12
Pin 14
Pin 8 (0V)
X10
X10
Emissione quote
* 1,08
