45
15 GND
9
3
4
5
10
11
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS GND
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
Cablaggio ridotto
Cablaggio completo
Interfaccia V.24/RS-232-C (accessorio opzionale)
Sul connettore X10, oltre alla connessione per il tastatore di spigoli, è
disponibile un'interfaccia V.24/RS-232-C.
Grazie all'interfaccia dati del visualizzatore ND sarà possibile collegare una
stampante o un PC per l'output delle quote rilevate o del programma.
L'interfaccia dati è predisposta per i seguenti formati:
1 Startbit
7 Datenbits
Even Parity Bit
2 Stop-Bits
Il baud rate può essere impostato con il parametro P50.

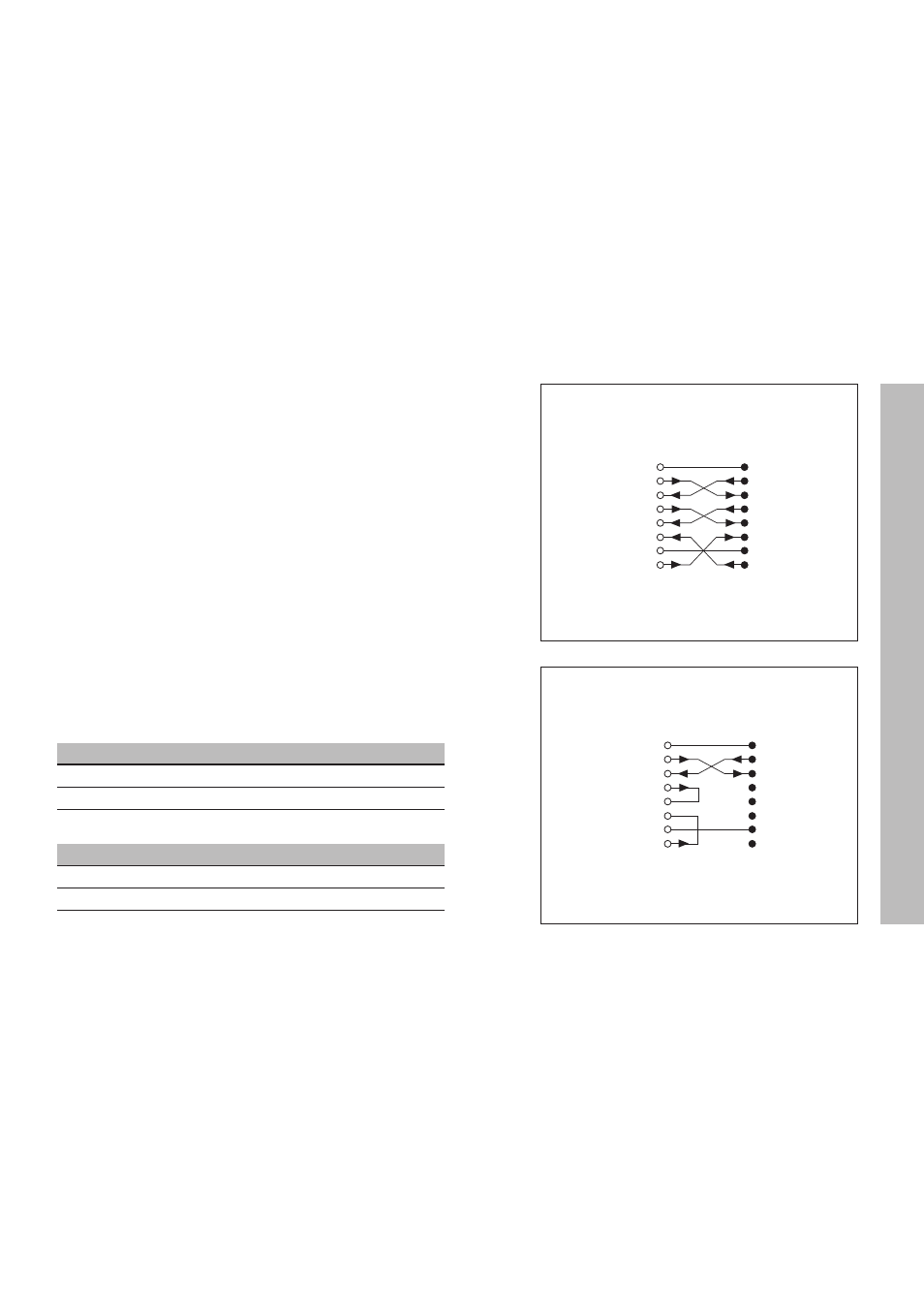

Per collegare la periferica è possibile utilizzare un cavo completamente
cablato (figura in alto a destra) oppure in cavo con cablaggio ridotto (figura
in basso a destra).
Interfaccia V.24/RS-232-C
15 GND
9
3
4
5
10
11
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS GND
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
Livello per TXD e RXD
Livello logico Livello di tensione
"1" da – 3V a – 15V
"0" da + 3V a +15V
Livello per RTS, CTS, DSR e DTR
Livello logico Livello di tensione
"1" da + 3V a +15V
"0" da – 3V a – 15V
ND X10
ND X10
