10
Sfioramento dello spigolo del pezzo con l‘utensile e quindi
impostazione dell‘origine desiderata (vedi esempio), oppure sfioramento
dei due spigoli e impostazione dell‘interasse come linea di riferimento.
I dati utensile dell‘utensile utilizzato vengono compresi automaticamente
nel calcolo (vedi “Correzione utensile”).
Definizione origine
Se si desidera memorizzare le origini nella memoria non volatile,
è necessario superare prima gli indici di riferimento.
Una volta superato REF, è possibile reimpostare le origini oppure attivare
quelle presenti.
Selezionare l‘origine 1 o 2.
Definizione origine
Esistono diverse possibilità per impostare le origini
Sfioramento dello spigolo del pezzo con il tastatore di spigoli
e quindi impostazione dell‘origine desiderata, oppure sfioramento dei due
spigoli e impostazione della mezzeria come linea di riferimento (vedi
esempio). La lunghezza e il raggio del tastatore vengono compresi
automaticamente nel calcolo, se i relativi valori sono stati immessi nei
parametri P25 e P26 (vedi “Parametri operativi”)
.
L‘origine impostata viene richiamata nel modo seguente: Y
X
2
1
Z
R=5mm

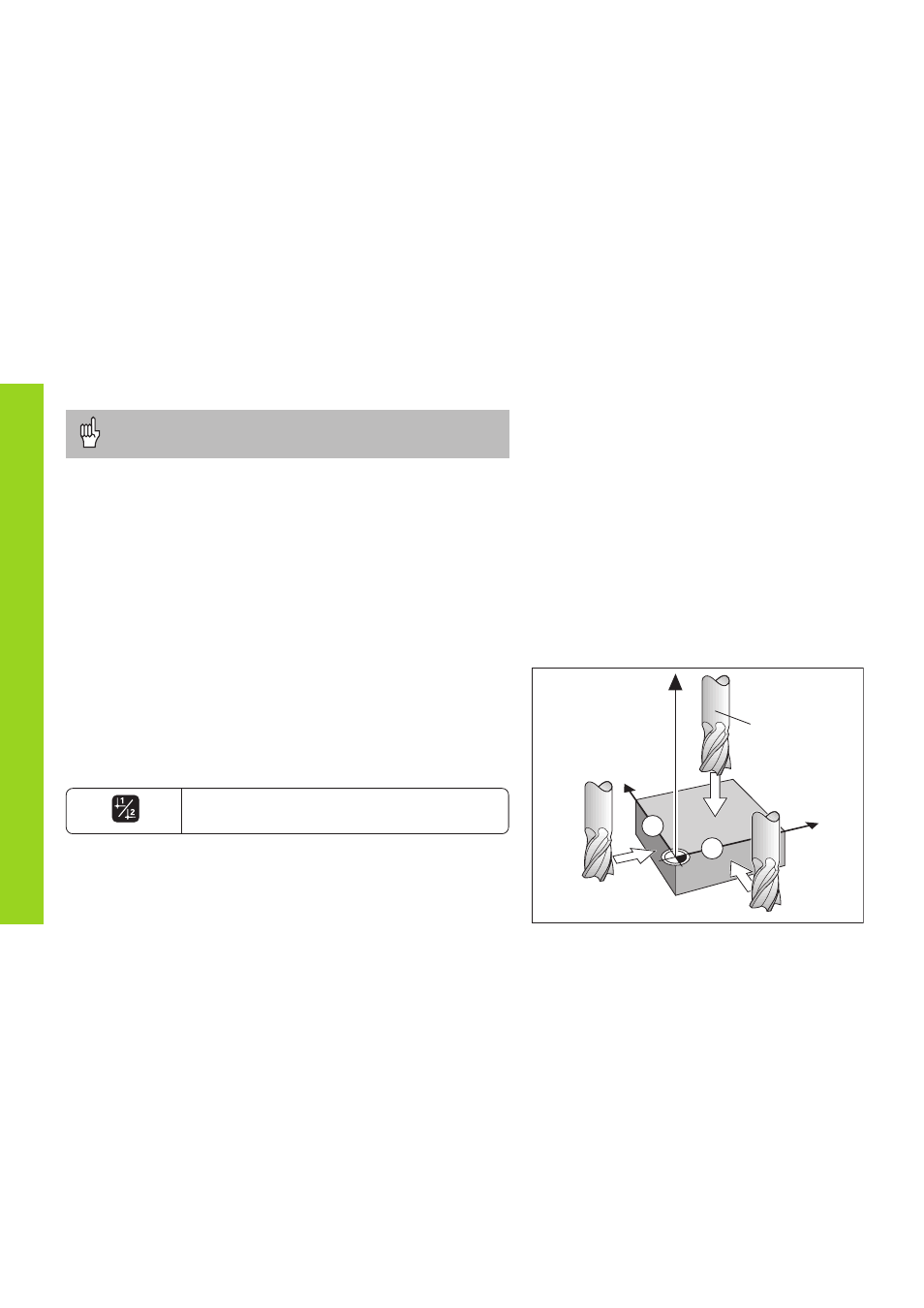

Definizione origine con l‘utensile
Esempio:
Piano di lavoro X / Y
Asse utensile Z
Raggio utensile R = 5 mm
Sequenza assi nell‘impo- X – Y – Z
stazione delle origine
