FUNZIONAMENTO

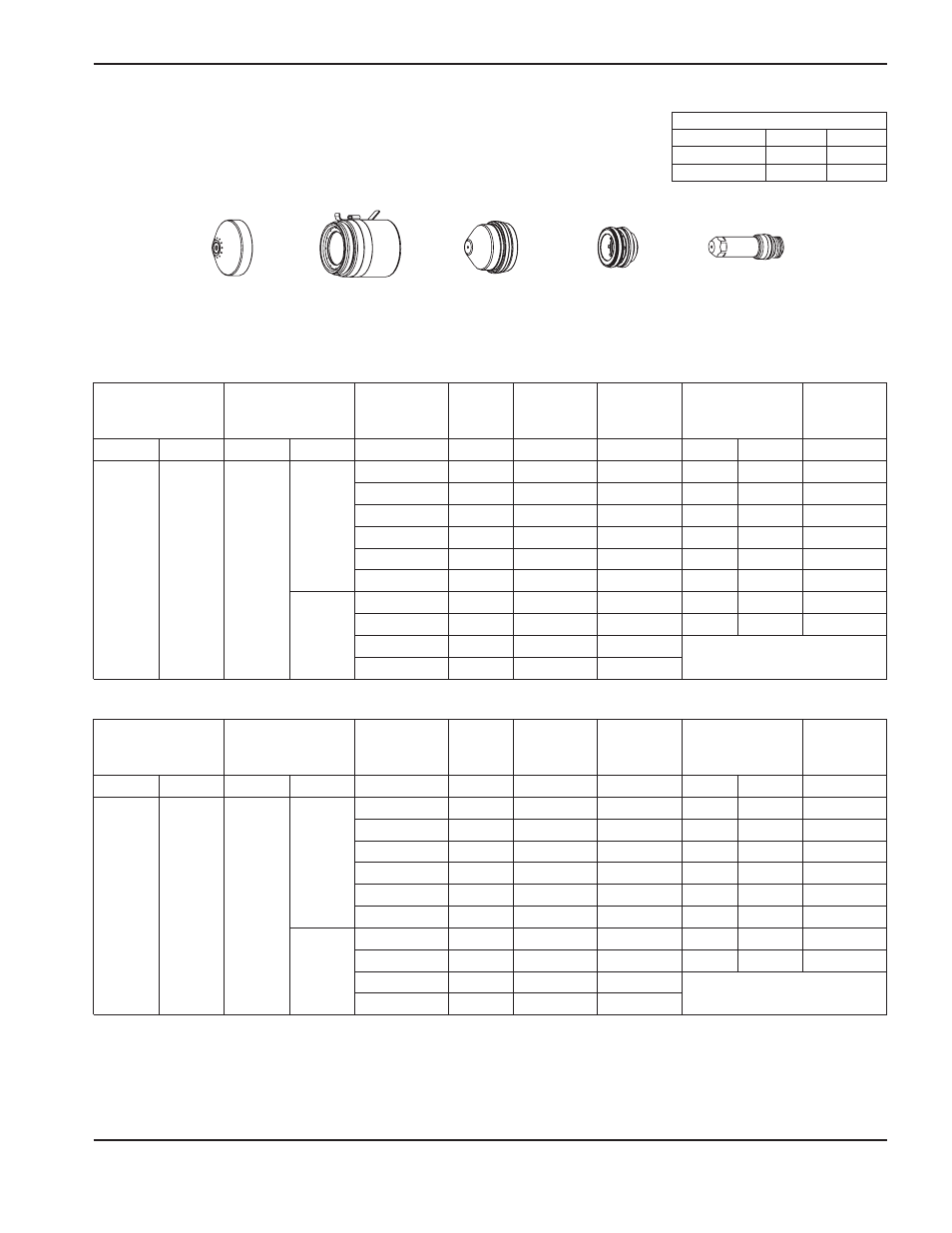

HySpeed HSD130 Manuale di istruzioni 4-13
220491 220489 220488 220487 220578
220490 (senza spinotto IHS)
Portata di flusso – lpm/scfh
O
2
Aria
Preflusso 0 / 0 90 / 190
Flusso di taglio 48 / 102 92 / 195
Metrico
Inglese
Selezionare
i gas
Impostare il
Cutflow
Spessore del
materiale
Tensione
d'arco
Distanza
tra torcia
e lamiera
Velocità
di taglio Altezza iniziale
di sfondamento
Ritardo di
sfondamento
Plasma Protezione Plasma Protezione poll. V poll. ppm poll. Fattore % sec.
O
2
Aria 65
48
0.1350 128 0.100 240 0.2 200 0.1
0.1875 129 0.110 190 0.22 200 0.2
0.2500 130 0.110 150 0.22 200 0.3
0.3750 134 0.120 110 0.24 200 0.3
0.5000 136 0.120 80 0.24 200 0.5
0.6250 141 0.150 60 0.3 200 0.7
43
0.7500 142 0.150 50 0.3 200 1
1 152 0.160 25 0.32 200 1.5
1-1/4 155 0.180 20
Partenza dal bordo
1-1/2 160 0.180 12
Selezionare
i gas
Impostare il
Cutflow
Spessore del
materiale
Tensione
d'arco
Distanza
tra torcia
e lamiera
Velocità
di taglio Altezza iniziale
di sfondamento
Ritardo di
sfondamento
Plasma Protezione Plasma Protezione mm V mm mm/m mm Fattore % sec.
O
2
Aria 65
48
3 128 2,5 6500 5 200 0,1
4 129 2,8 5420 5,6 200 0,2
6 130 2,8 4000 5,6 200 0,3
10 134 3,0 2650 6 200 0,3
12 136 3,0 2200 6 200 0,5
15 141 3,8 1650 7,6 200 0,7
43
20 142 3,8 1130 7,6 200 1
25 152 4,0 675 8 200 1,5
32 155 4,5 480
Partenza dal bordo
38 160 4,5 305
Acciaio al carbonio
Plasma ad O
2
/ protezione ad aria
130 A taglio
