INSTALLAZIONE
HySpeed HSD130 Manuale di istruzioni 3-17
Cavo dal generatore alla valvola
di intercettazione
Cavo del solenoide della valvola
di intercettazione
4
8
1
7
3 2
5 6
9 10 11
14 13 12
AC
B
Estremità B Estremità A (maschio/pin)

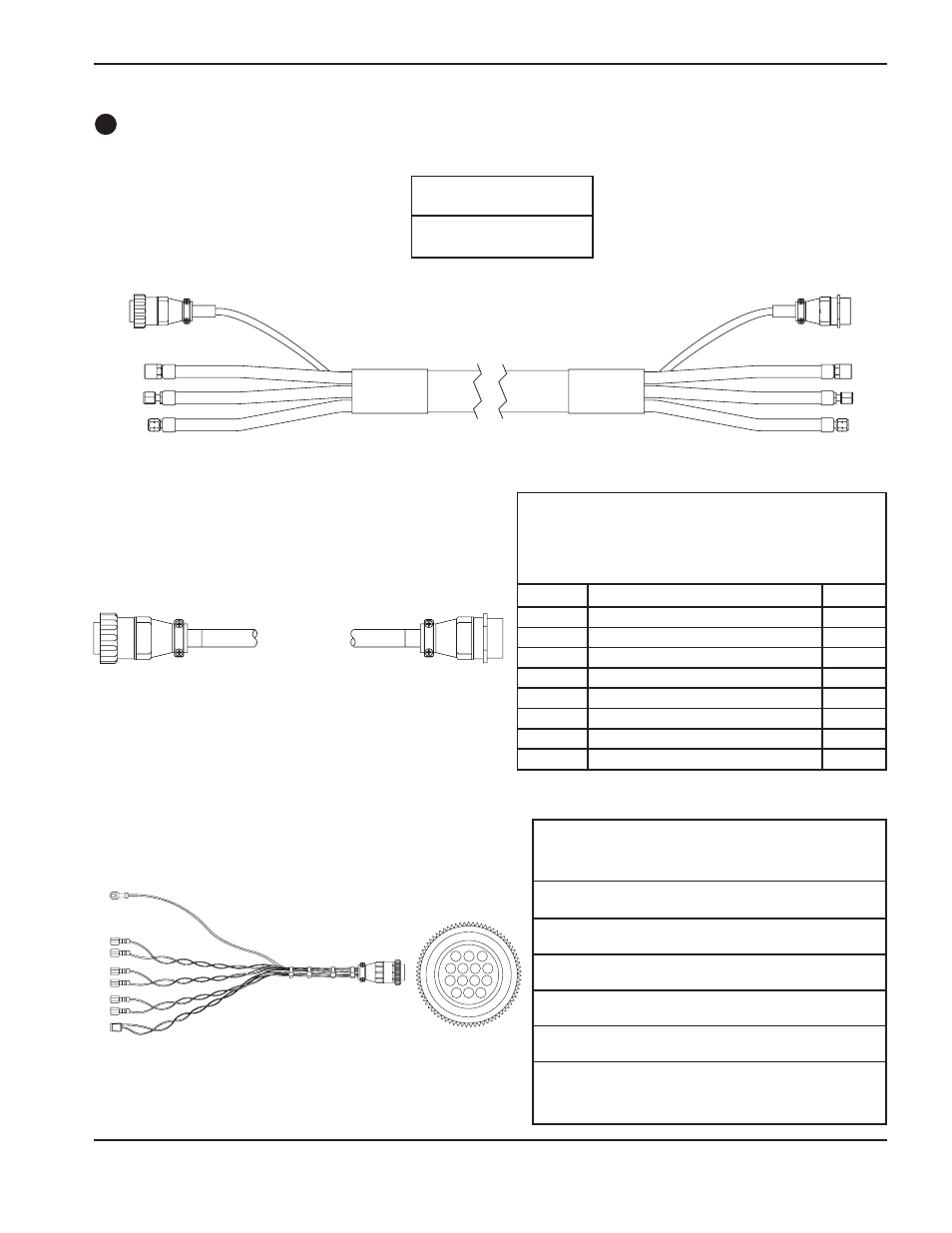

Gruppo cavi e tubi flessibili dal generatore alla valvola
di intercettazione 1
Elenco dei segnali dei cavi – Cavo dal generatore alla
valvola di intercettazione
Lato generatore Lato valvola di intercettazione
Pin # Descrizione Pin #
1 120 VCA – Protezione 1
2 120 VCA Ritorno – Protezione 2
3 120 VCA – Preflusso plasma 3
4 120 VCA Ritorno – Preflusso plasma 4
5 120 VCA – Taglio plasma 5
6 120 VCA Ritorno – Taglio plasma 6
7 120 VCA – Sfiato plasma 7
8 120 VCA Ritorno – Sfiato 8
9 Terra 9
Elenco dei segnali dei cavi – da cavo del solenoide a cavo della
valvola di intercettazione
Funzione Lato B Colore Lato A
Protezione A Blu 1
C Blu 2
Plasma P Rosso/Nero 3
Preflusso P Rosso 4
Plasma P Rosso/Nero 5
Flusso di taglio C Rosso 6
Sfiato V Rosso/Nero 7
V Rosso 8
Libero 9
Libero 10
Terra Terra Verde/Giallo 11
Terra 12
Terra 13
Terra 14
Codice
articolo
Lunghezza
228053 7.5 m (25 ft)
228054 15 m (50 ft)
Al generatore
Al cavo del solenoide della
valvola di intercettazione
Maschio Femmina
