MANUTENZIONE
HySpeed HSD130 Manuale di istruzioni 5-27

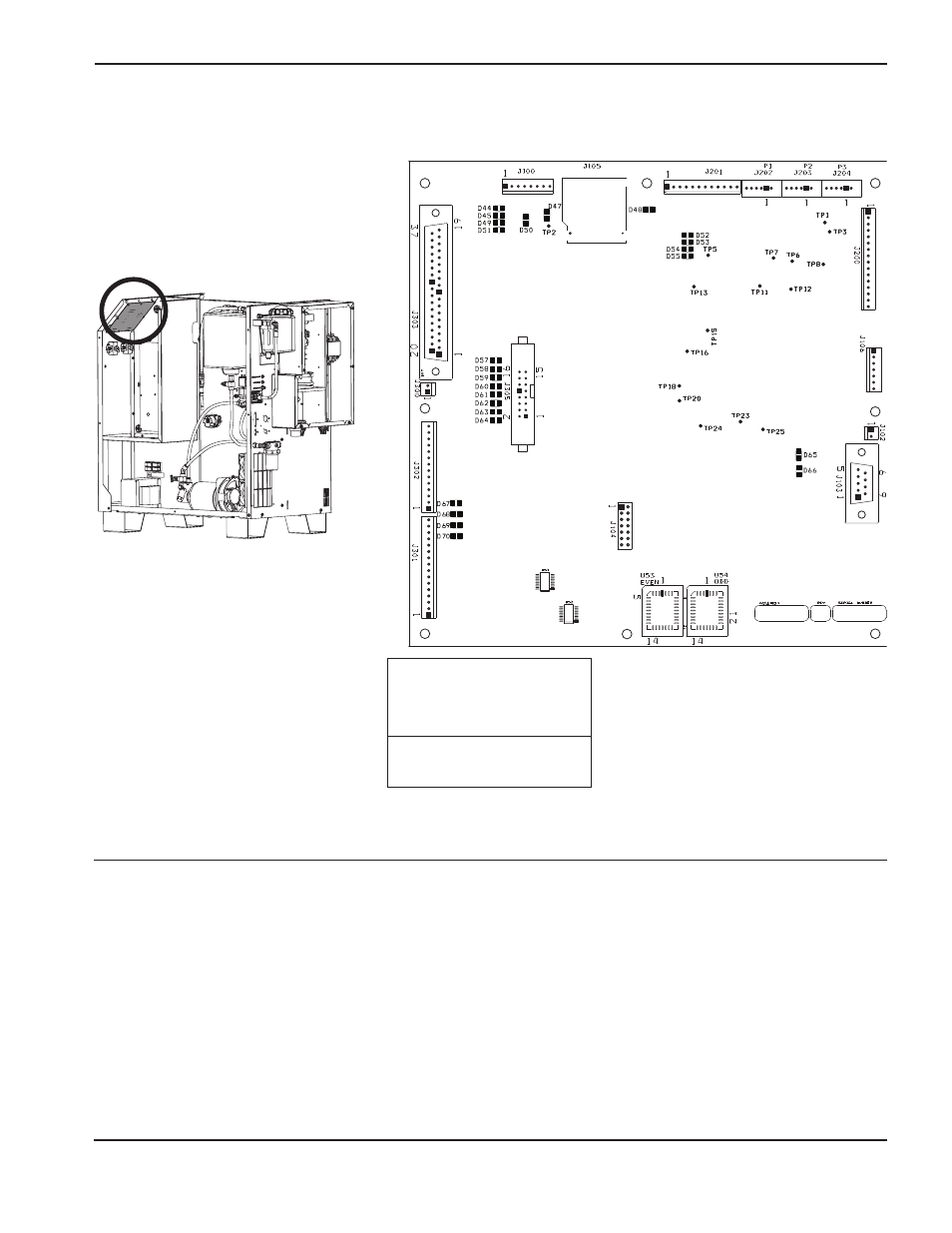

PCB4: Scheda di controllo sul generatore
041938
Lista LED sulla scheda PCB4
LED Descrizione Colore LED Descrizione Colore
D44 Ingresso di avvio plasma Verde D59 Uscita hold Verde
D45 Ingresso corrente di spigolo Verde D60 Uscita attivazione arco pilota Verde
D47 + 5 VCC Verde D61 Attivazione alta frequenza Verde
D48 Temperatura refrigerante Verde D62 Attivazione pompa Verde
D49 Ingresso hold accensione Verde D63 Attivazione contattore Verde
D50 + 3,3 VCC Verde D64 Comando SVA Verde
D51 Ingresso sfondamento completato Verde D65 Trasmissione CAN Verde
D52 Temperatura chopper Verde D66 Ricezione CAN Verde
D53 Temperatura magneti Verde D67 Flussostato Verde
D54 Temperatura chopper 2 Verde D68 Cavo di massa (trasferimento) Verde
D55 Temperatura magneti 2 Verde D69 Perdita di fase Verde
D57 Uscita movimento Verde D70 Sovrapressione (non usato) Verde
D58 Uscita errore discesa graduale Verde
Elenco del firmware per la
scheda di controllo PCB4
Componente Codice
U53 081118 EVEN
U54 081118 ODD
