MANUTENZIONE
HySpeed HSD130 Manuale di istruzioni 5-23

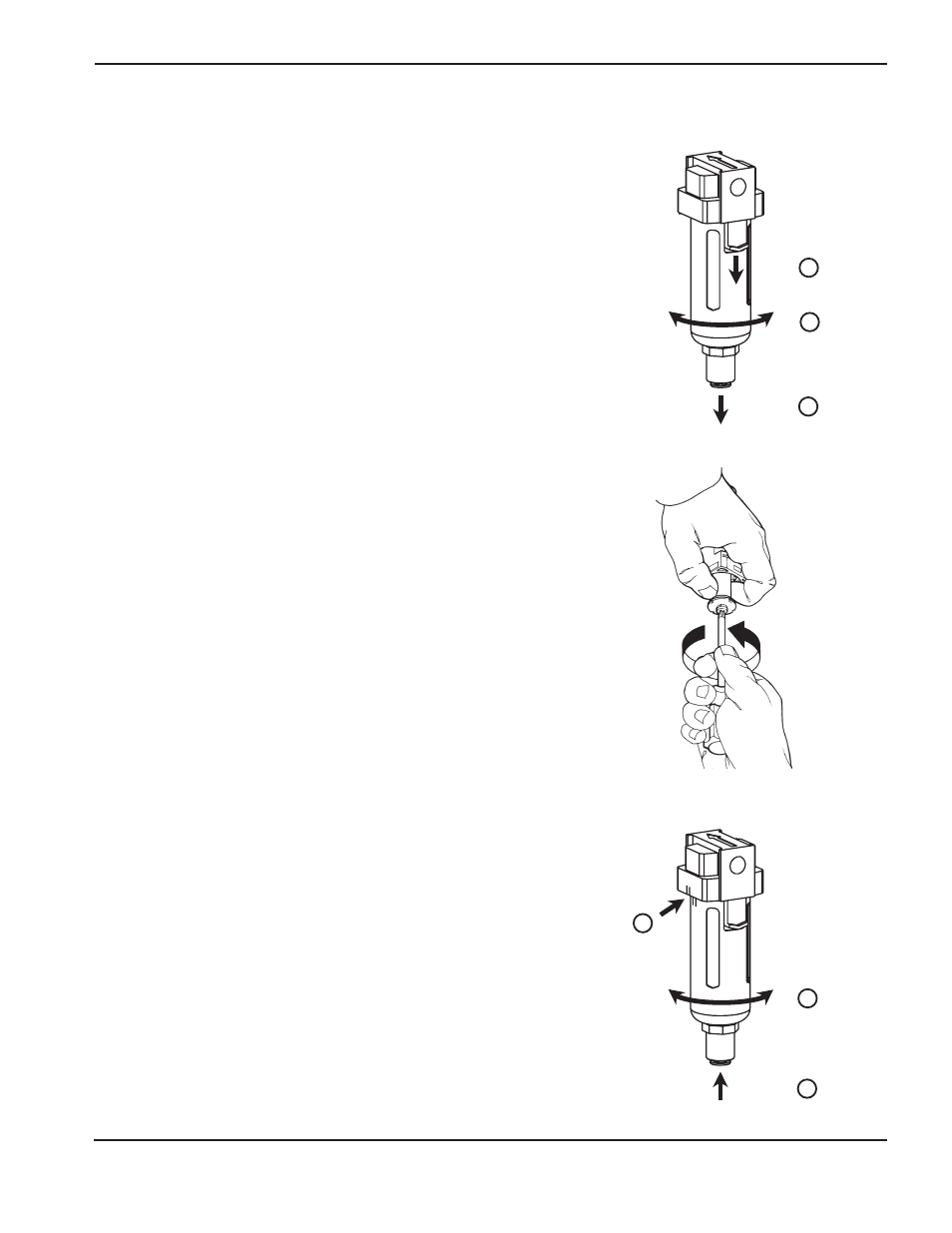

Sostituzione dell’elemento del filtro aria
A
B
C
1. Scollegare l’alimentazione elettrica e quella del gas.
Rimuovere la scatola del filtro ed il vecchio elemento filtrante.
a. Tirare e mantenere verso il basso la linguetta nera di sgancio. (Se la
linguetta non è visibile, controllare sul retro della scatola filtro).
b. Ruotare la scatola filtro in una delle due direzioni fino a che non si
sgancia.
c. Tirare verso il basso la scatola filtro per rimuoverla. La scatola ha
una o-ring attorno al bordo superiore. Non gettare la o-ring. Se la
o-ring deve essere sostituita, usare il codice parte 011105.
A
B
C
Rimontare la scatola filtro.
a. Mantenere la linguetta nera verso il basso e far
scorrere la scatola filtro sul nuovo elemento filtrante.
b. Allineare i segni sulla scatola e sul corpo del filtro.
c. Ruotare la scatola filtro fino a bloccarla in posizione.
Usare un cacciavite per rimuovere l’elemento filtrante dalla scatola
filtro. Installare quindi il nuovo elemento filtrante.
Nota: non consentire all’elemento filtrante di ruotare quando
si allenta la vite.
