D4 deve sempre essere accesa.
D5 si accende all’accensione della torcia e si spegne non appena l’arco si trasferisce
sulla lamiera. Se il trasferimento dell’arco è immediato, il LED-D1 non si accende.
Se non c’è arco sulla torcia oppure se l’arco non si trasferisce:
1. Togliere tensione all’intero sistema.

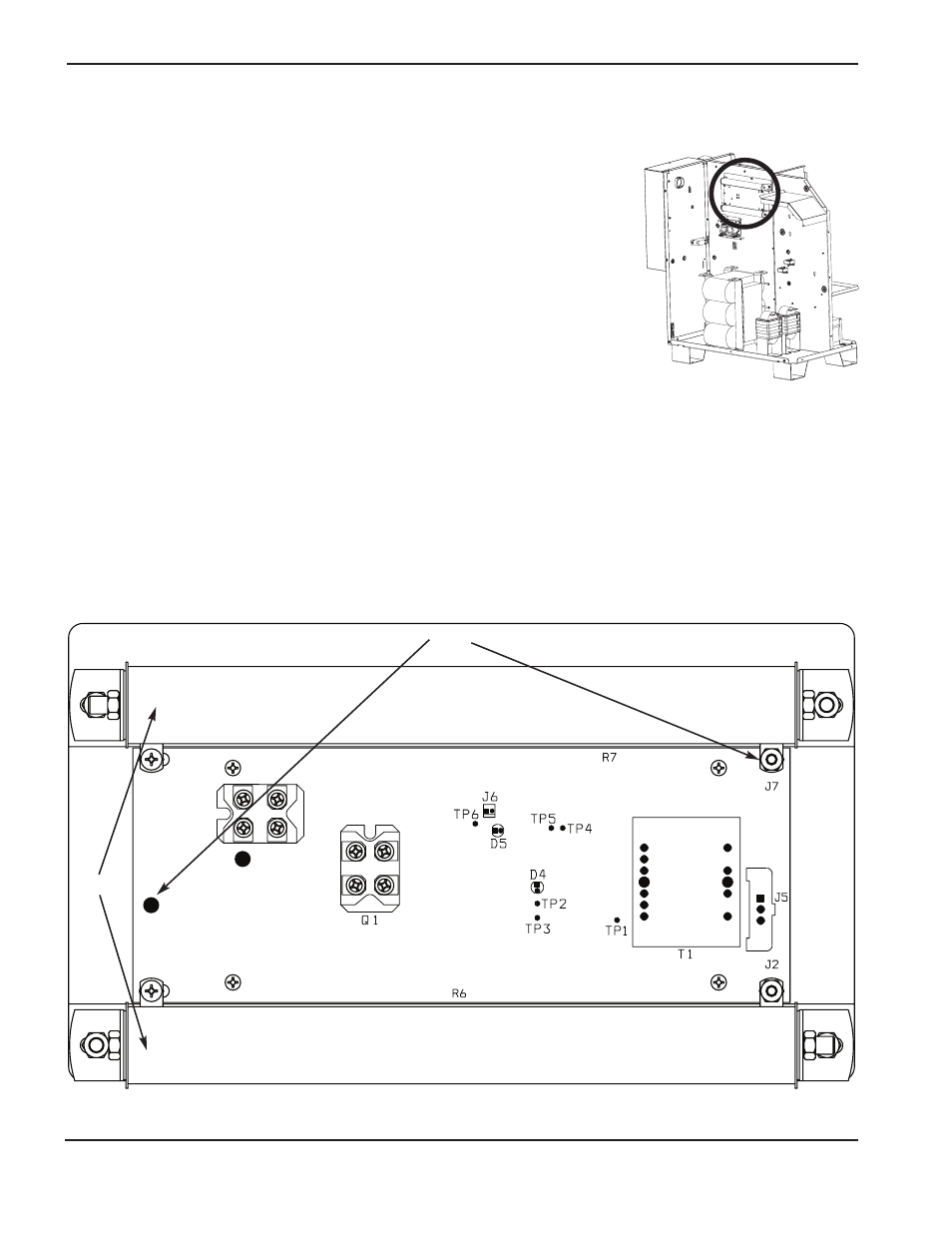

2. Rimuovere i fili dai prigionieri J4 (ALLA LAMIERA) e J3 (ALL’UGELLO) sulla
scheda.
3. Verificare che vi sia una resistenza di 2 Ω tra J4 e J7. Se il valore di
resistenza non è corretto, sostituire la scheda PCB2.
Nota: il valore di resistenza può aumentare lentamente fino al valore
corretto a causa della capacitanza del circuito.
4. Verificare che vi sia una resistenza di 4 Ω tra R7 ed R6.
• Il cavo di massa non deve presentare tagli o interruzioni. Verificare che ai suoi capi ci sia una resistenza minore o
uguale a 1Ω. La connessione del cavo di massa al tavolo di taglio deve essere pulita e deve realizzare un buon
contatto il tavolo.
• Verificare che D4 sia acceso. Se non è acceso, la scheda potrebbe richiedere una sostituzione oppure potrebbe
non essere alimentata.
• Accendere la torcia in aria e verificare che D5 sia acceso. Se non è acceso, ma viene stabilito un arco pilota,
potrebbe essere necessario sostituire la scheda PCB2.
5. Posizionare un ponticello da 10 AWG (6 mm 2 ) tra J3 e J4. Eseguire un taglio di prova. L’ugello si usura dopo
soltanto alcuni avviamenti. Se l’arco si trasferisce, sostituire PCB2.
MANUTENZIONE
5-30 HySpeed HSD130 Manuale di istruzioni
TO WORK
TO NOZZLE
J3
J4
2Ω
4Ω
R7
R6
PCB2
