INSTALLAZIONE
HySpeed HSD130 Manuale di istruzioni 3-33

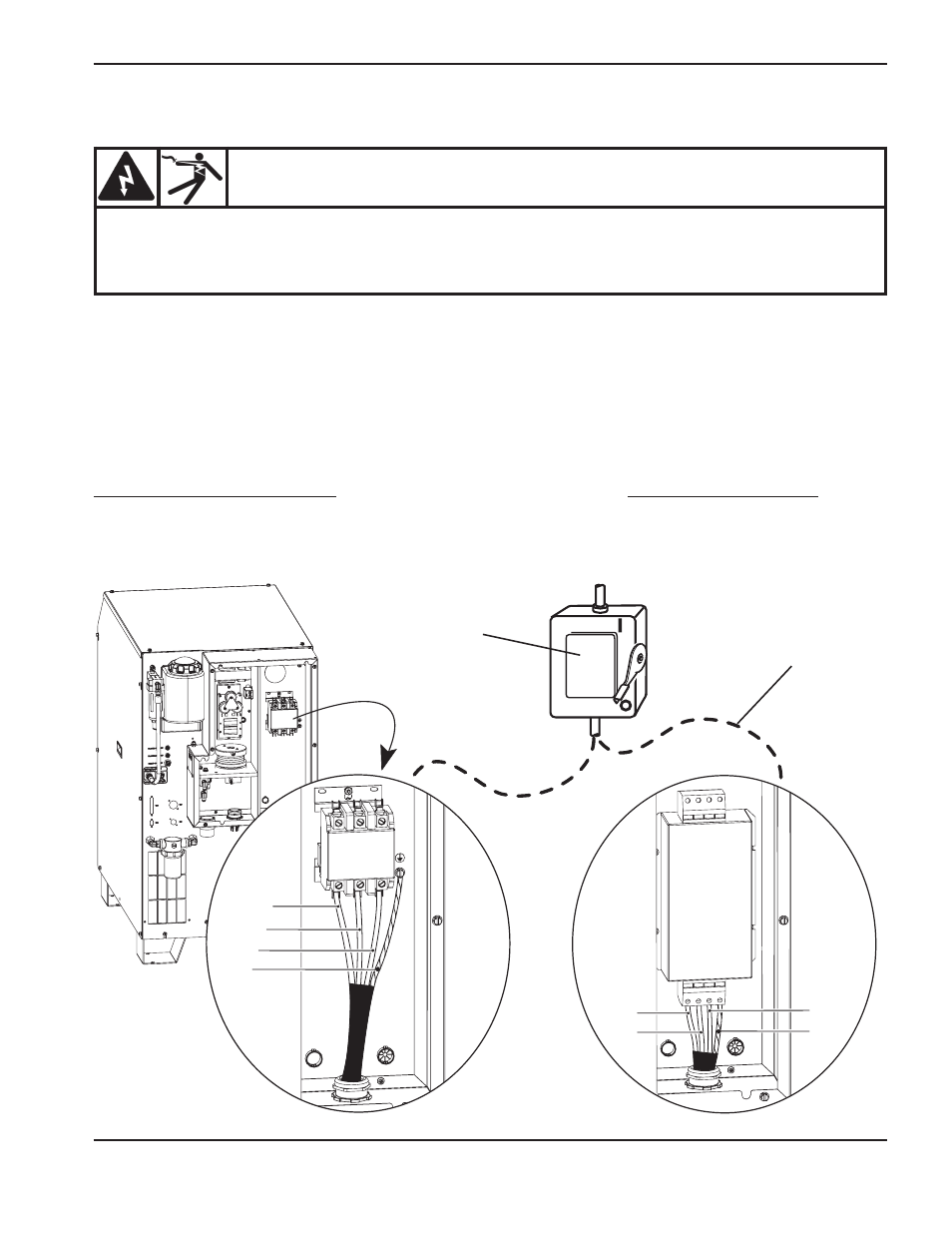

Collegamento dell’alimentazione elettrica
1. Far passare il cavo di alimentazione attraverso il pressacavo sul retro del generatore.
2. Collegare il cavo di terra (PE) al terminale GROUND della morsettiera come illustrato sotto.
3. Collegare i cavi di alimentazione ai terminali della morsettiera come illustrato sotto.
4. Controllare che l’interruttore principale di linea sia in posizione OFF e che rimanga in posizione OFF
per tutta la durata dell’installazione del sistema.
5. Collegare i cavi di alimentazione all’interruttore principale di linea nel rispetto delle normative elettriche nazionali o
locali.
Interruttore
generale
Cavo di
alimentazione
L1
GND
Terra L2
L3
L1
GND
Terra
L2
L3
Generatore non CE Generatore CE
L1 = Bianco
L2 = Rosso
L3 = Nero
GND = Verde
PERICOLO
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
L’interruttore generale deve trovarsi nella posizione di SPENTO prima che vengano stabiliti i
collegamenti del cavo di alimentazione elettrica! Negli Stati Uniti, usare una procedura di blocco di
sicurezza fino a che la riparazione o la manutenzione non sono state completate. Negli altri Paesi,
seguire le procedure di sicurezza locali o nazionali applicabili.
Colori dei fili per il Nord America
U = Nero
V = Bianco
W = Rosso
(PE) Messa a terra = Verde/Giallo Colori dei fili per l’Europa
U = Nero
V = Blu
W = Marrone
(PE) Messa a terra = Verde/Giallo
