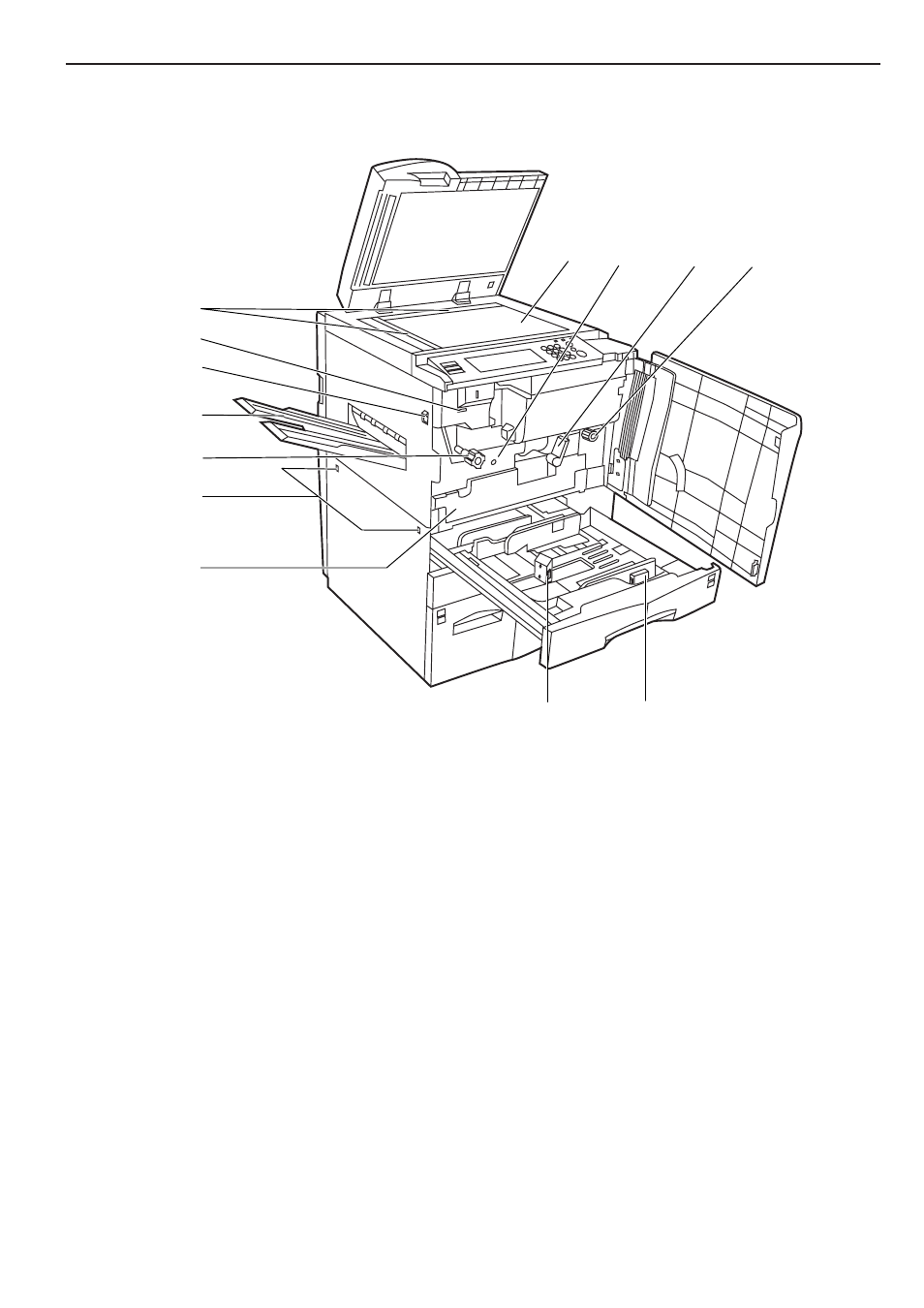

Capitolo 2 NOMI DEI COMPONENTI
2-3
Œ
fl
fi
›
¤
⁄
‡
· ‚ ‹
„ ´
—
¤ Linee dell’indicatore delle dimensioni dell’originale
(Quando si posiziona l’originale sul piano in vetro, accertarsi che
sia allineato a queste linee).
‹ Piano in vetro
(Posizionare qui l’originale da copiare. Gli originali devono essere
rivolti con la facciata da copiare verso il basso e con i bordi lungo
le linee dell’indicatore delle dimensioni posto sui lati sinistro e
posteriore del piano in vetro).
› Contatore del totale
(Su questo contatore viene visualizzato il numero totale di copie
eseguite sulla copiatrice fino a questo momento).
fi Interruttore principale
(Prima di avviare le operazioni di copia, posizionare questo
interruttore su ON ( | )).
fl Vassoio di espulsione delle copie
(Le copie finite vengono espulse su questo vassoio).
‡ Maniglia dell’unità di fissaggio A
(Quando la carta si inceppa all’interno della copiatrice, estrarre
questa maniglia).
— Maniglia dell’unità di trasferimento C
(Quando la carta si inceppa all’interno della copiatrice, estrarre
questa maniglia).
· Leva di rilascio dell’unità di trasferimento B
(Per estrarre l’unità di trasferimento, agire su questa leva).
‚ Unità di trasferimento
(Quando la carta si inceppa all’interno della copiatrice, estrarre
questa unità).
Œ Unità fronte/retro
(Quando la carta si inceppa all’interno della copiatrice, estrarre
questa unità).
„ Leve di rilascio della guida lunghezza carta
(Agire su queste leve e regolare la piastra della guida in modo da
adattarla alla lunghezza della carta da caricare nel cassetto).
´ Leve di rilascio della guida larghezza carta
(Agire su queste leve e regolare le piastre della guida in modo da
adattarle alla larghezza della carta da caricare nel cassetto).
