Capitolo 2 NOMI DEI COMPONENTI

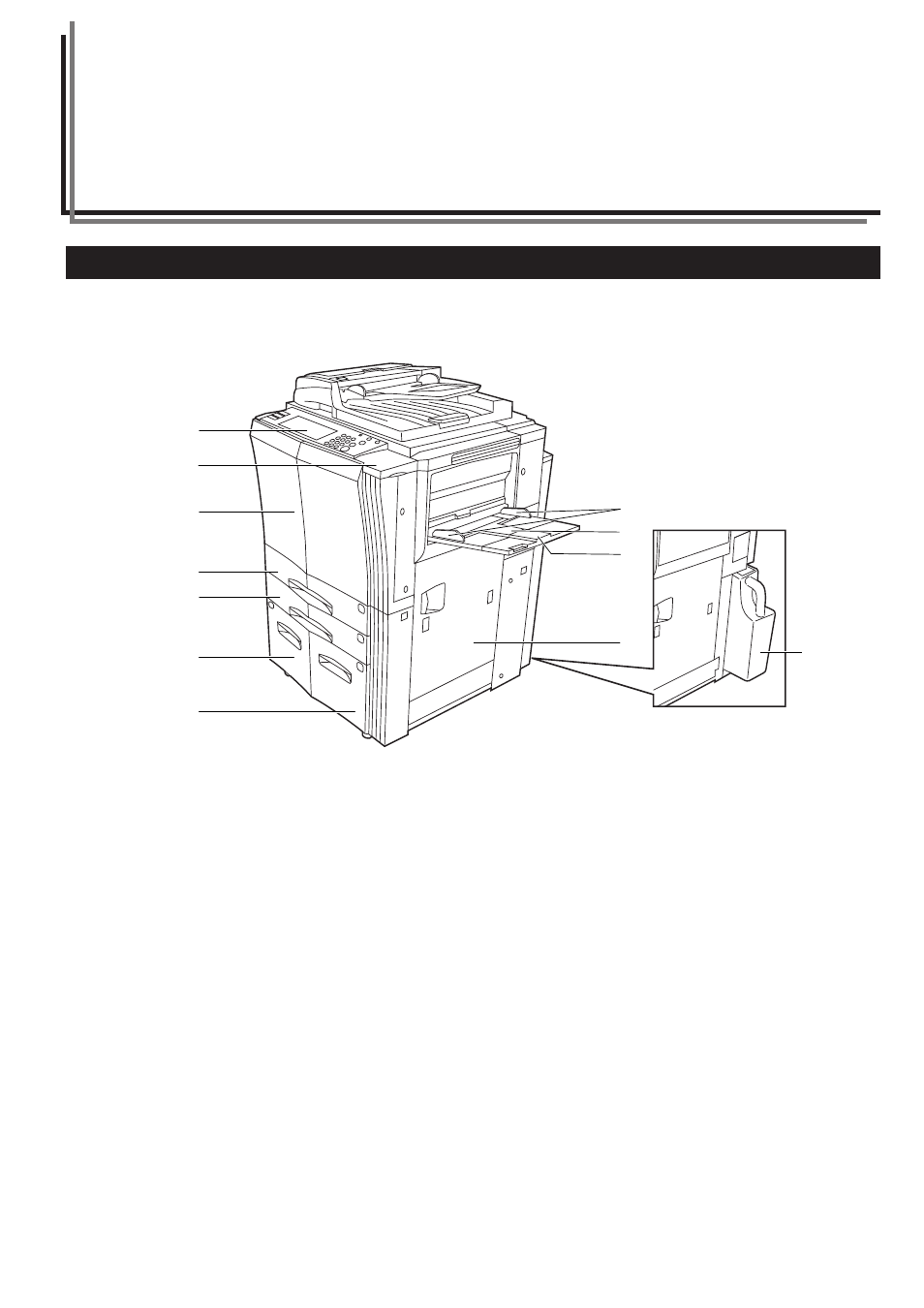

1. Corpo principale
6
7
5
4
3
2
1
!
8
9
0
@
1 Pannello operativo
(Eseguire qui le operazioni di copia).
2 Coperchio sul lato destro del pannello operativo
(Quando è necessario aggiungere del toner, aprire questo
coperchio).
3 Coperchio anteriore
(Quando la carta si inceppa all’interno della copiatrice, aprire
questo coperchio).
4 Cassetto n. 1
(Questo cassetto ha una capacità di 500 fogli di carta da copie
standard).
5 Cassetto n. 2
(Questo cassetto ha una capacità di 500 fogli di carta da copie
standard).
6 Cassetto n. 3
(Questo cassetto ha una capacità di 1000 fogli di carta da copie
standard).
7 Cassetto n. 4
(Questo cassetto ha una capacità di 1500 fogli di carta da copie
standard).
8 Vassoio multi-bypass
(Posizionare la carta da copie su questo vassoio per eseguire
copie su formati di carta particolarmente piccoli o su tipi di carta
speciali).
9 Guide di inserimento
(Allineare queste guide lungo i bordi dei fogli posizionati sul vassoio
multi-bypass).
0 Estensione multi-bypass
(Estrarre questa estensione quando si copia su carta di formato
8
1/2 " x 11", 11" x 17", B4 o A3).
! Coperchio destro
(Quando la carta si inceppa all’interno della copiatrice, aprire
questo coperchio).
@ Contenitore del toner esausto
(Il contenitore del toner esausto deve essere sostituito dal
rappresentante dell’assistenza).
