36

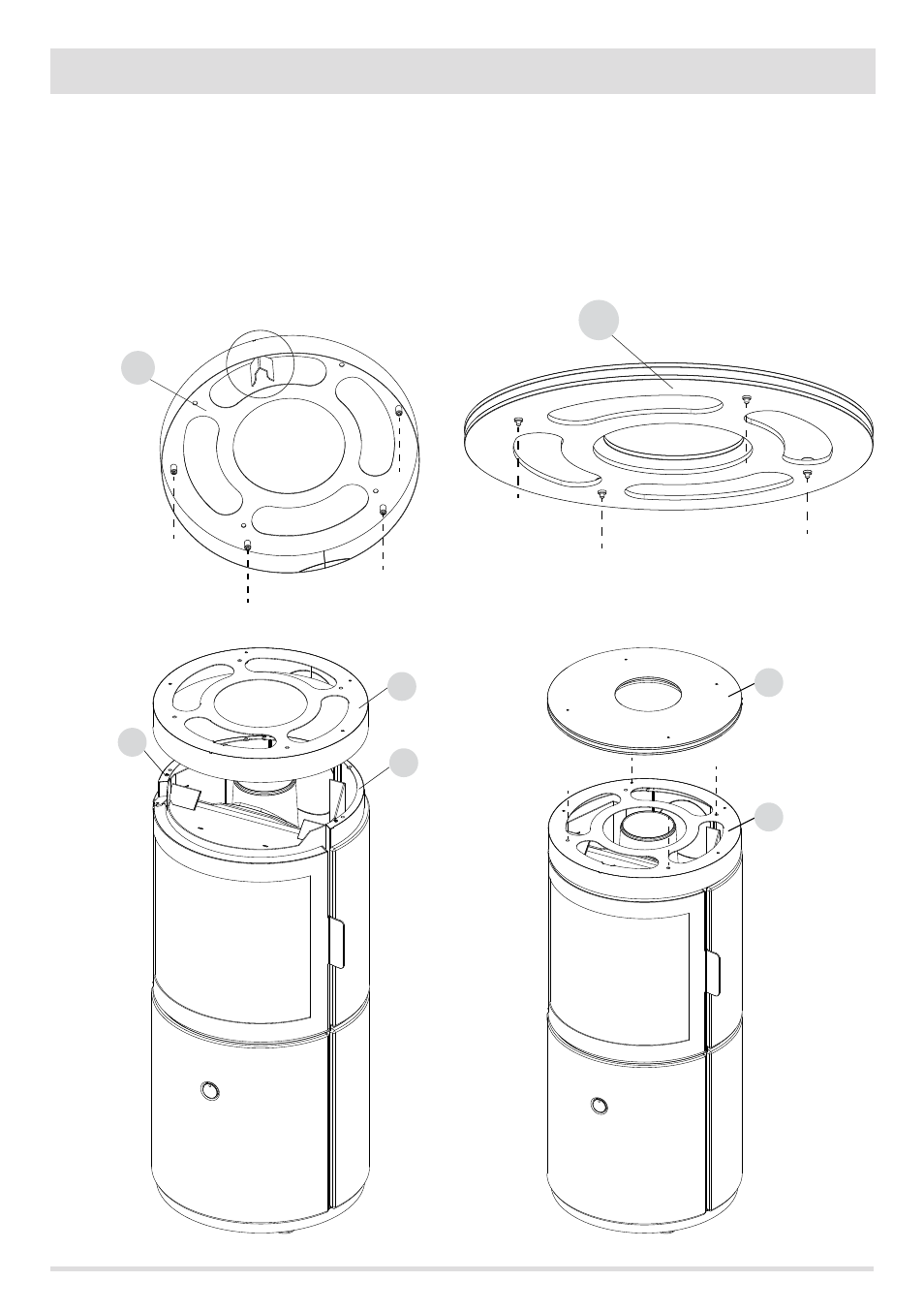

9 - MONTAGGIO TOP
STUFA STUB USCITA FUMI SUPERIORE O POSTERIORE
Posizionare il supporto top “M” sulla stufa facendo attenzione che le spine S presenti sotto il supporto top entrino nei fori predisposti sul
telaio C delle ceramiche laterali e che il distanziale “K” sia posizionato verso la porta della stufa e sia in appoggio con la struttura (vedi
dettaglio pagina successiva). Successivamente prendere il top “L” e appoggiarlo sopra il supporto top “M” facendo attenzione, anche in
questo caso, di far combaciare le spine S con i fori. Nel caso di uscita fumi posteriore è possibile coprire il foro che rimane sul top B con
l’apposito copriforo (opzionale).
SUPPORTO TOP M TOP L
MONTAGGIO TOP L MONTAGGIO SUPPORTO TOP M
