8 - MONTAGGIO RIVESTIMENTO STUB OVERNIGHT
Servizio Tecnico - Diritti riservati - Riproduzione vietata
Nella parte superiore fissare i pannelli alla struttura con le viti “I” in dotazione (FIG.7).
Montaggio pannello posteriore nel caso di uscita aria posteriore.
Nel caso di uscita fumi superiore i due pannelli laterali si incontrano posteriormente e sono fissati (figura 11) superiormente dalle due
viti “I”. Mentre per l’uscita fumi posteriore, inserire il pannello “P” nell’incastro predisposto nella parte bassa della stufa (FIG.8-10),
successivamente nella parte alta (FIG.9) fissare il pannello posteriore ai due laterali con le due viti “I” in dotazione.
L’inserimento del top permetterà il completo fissaggio dei pannelli.

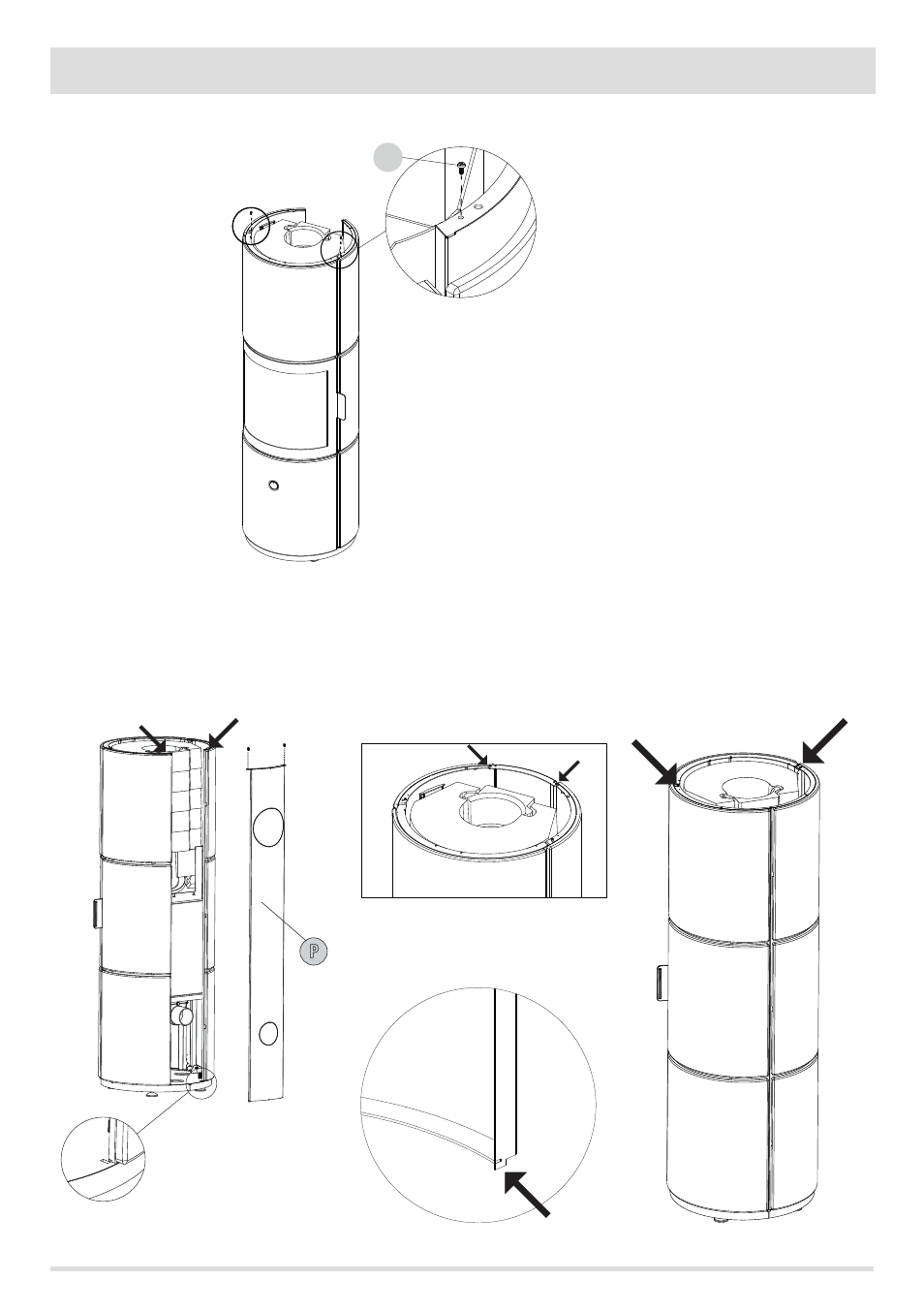

FIG.7 FISSAGGIO SUPERIORE PANNELLI
LATERALI
FIG.9 FISSAGGIO SUPERIORE
FIG.8 MONTAGGIO PANNELLO POSTERIORE FIG.10 PARTICOLARE INCASTRO INFERIORE
PANNELLO POSTERIORE
FIG.11 PANNELLI CON USCITA FUMI SUPERIORE
