4-INSTALLAZIONE E MONTAGGIO
IMPORTANTE!
Il prodotto deve essere posato e collegato al camino da un tecnico specializzato o da personale competente in modo
che ogni regolamento locale o nazionale sia soddisfatto e comunque in accordo con la norma UNI 10683.
Quando viene sballato il prodotto e le relativa cornice, verificare il perfetto funzionamento di ogni sua parte od eventuali danni dovuti
al trasporto. Se il prodotto viene installato in un luogo di difficile accesso è possibile alleggerire il peso togliendo gli elementi interni che
compongono il focolare. Si raccomanda di riposizionare correttamente ogni elemento.
PREPARAZIONE E DISIMBALLO
Il prodotto viene consegnato su pallet con diversi imballi.
• Uno contiene la struttura della Fig.1.
• Un bancale contenente le parti in refrattario, la scatola in cartone contenente i fianchi, la scatola contenente le ceramiche e la scatola
contenente il top Fig.2/3.
Aprire l’imballo e togliere i cartoni. Una volta aperto l’imballo togliere le due staffe che bloccano il prodotto al bancale (Fig.4).
Togliere le due viti A e le altre tre viti B che bloccano la staffa al bancale e posizionare il prodotto nel luogo prescelto facendo attenzione
che sia conforme con quanto previsto.

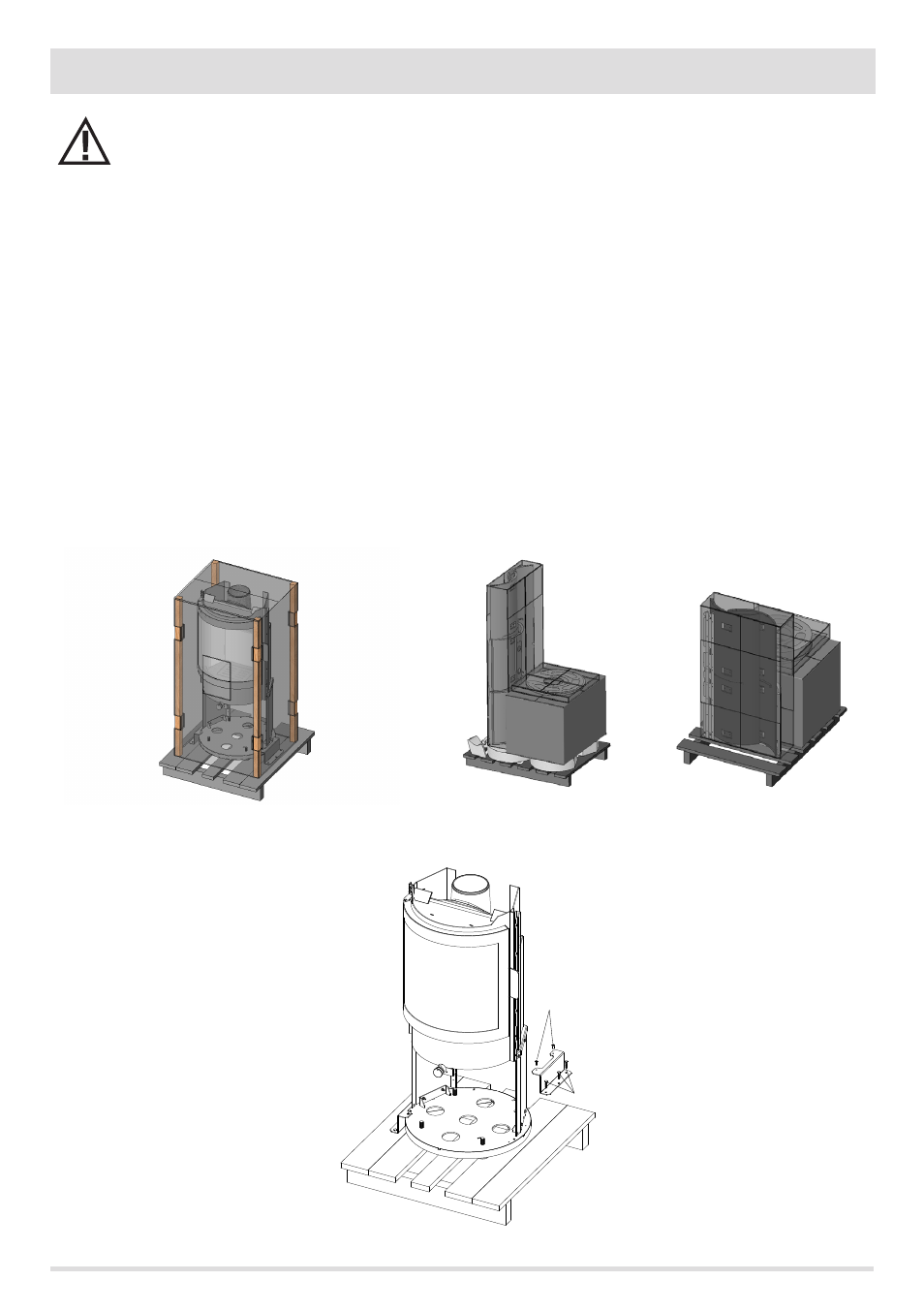

FIG. 1 - IMBALLO STRUTTURA STUB
FIG. 2 – IMBALLO REFRATTARIO E SCATOLA
CON FIANCHI, CERAMICHE E TOP (STUB
OVERNIGHT)
FIG. 4 - RIMOZIONE VITI IMBALLO
FIG. 3 – IMBALLO REFRATTARIO E SCATOLA
CON FIANCHI, CERAMICHE E TOP (STUB)
