5 - COMPOSIZIONE DEI KIT CERAMICA
Servizio Tecnico - Diritti riservati - Riproduzione vietata

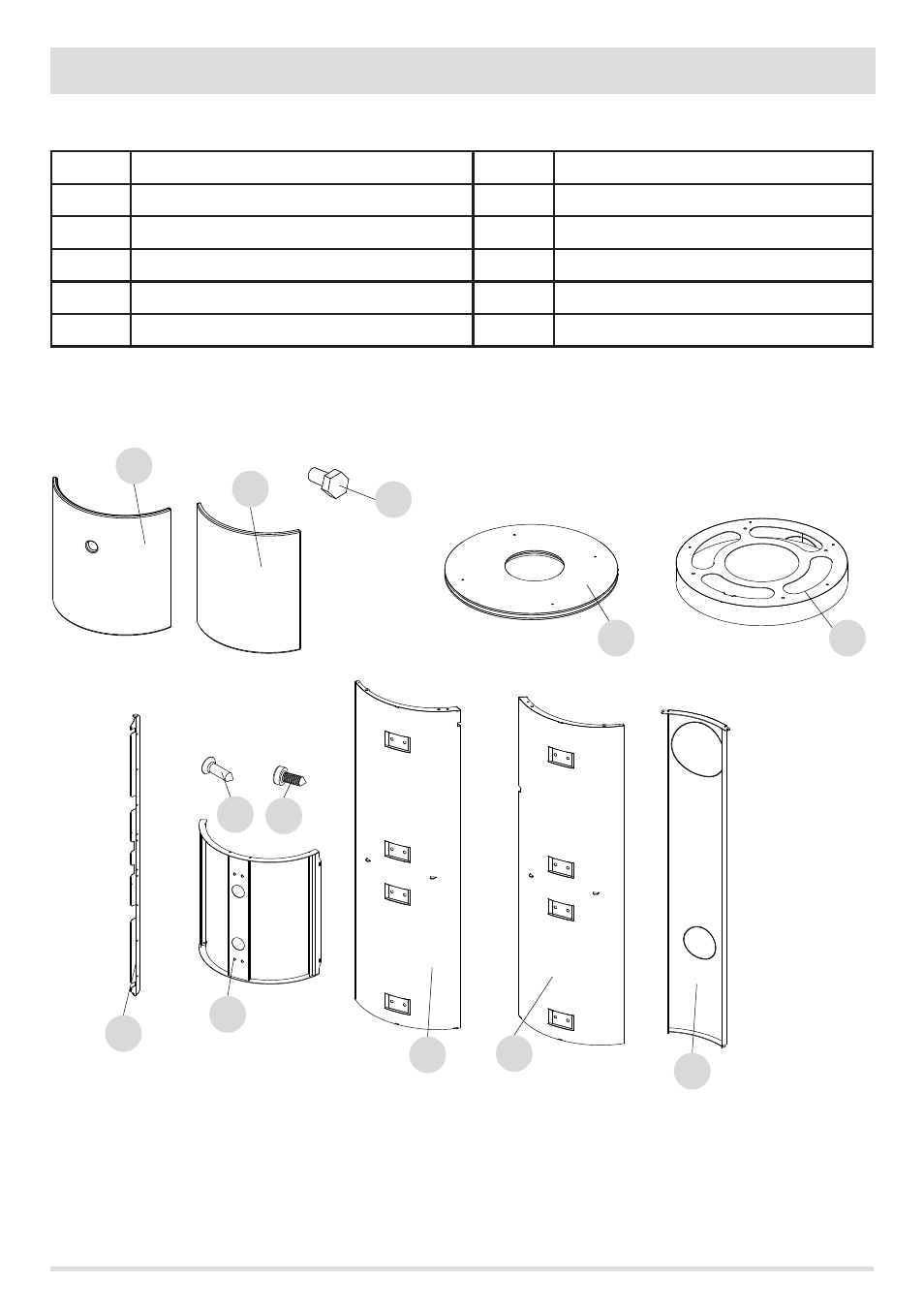

STUB VERSIONE CON ARIA COMBURENTE POSTERIORE E/O USCITA FUMI POSTERIORE
A CERAMICA INFERIORE G TELAIO PER CERAMICA LATERALE B SINISTRA
B CERAMICA LATERALE H VITE
C VITI FISSAGGIO CERAMICA/TELAIO IN FERRO I VITE
D SPALLA L TOP
E TELAIO PER CERAMICA INFERIORE A M SUPPORTO TOP
F TELAIO PER CERAMICA LATERALE B DESTRA N PANNELLO POSTERIORE
