7 - MONTAGGIO RIVESTIMENTO STUB
MONTAGGIO RIVESTIMENTO
L’installazione dei fianchi laterali in ceramica non presenta particolari difficoltà. L’avvertenza principale è di installare i fianchi del
prodotto solo quando questo è posizionato nel luogo prescelto. Movimentazioni con i fianchi assemblati potrebbero procurare dei danni
al pavimento.
VERSIONE STUB CON USCITA ARIA POSTERIORE O SUPERIORE
Montaggio pannello centrale.
Come prima cosa prendere i due profili laterali “D” è fissarli alla struttura della stufa mediante le viti in dotazione “H” (quattro viti a destra e
cinque a sinistra) FIG.1. Posizionare la ceramica “A” su un piano, facendo attenzione di mettere sotto un panno morbido per non graffiare la
superficie della ceramica. Mettere sopra la ceramica il telaio in ferro “E” e mediante una lieve pressione fissarlo da sopra tramite le quattro
viti “C” in dotazione al pannello in ceramica “A” (FIG.2).
Terminato l’assemblaggio della ceramica con il supporto, far passare con cura la manopola di regolazione dell’aria attraverso l’apposito
foro sul pannello e quindi avvicinare il pannello di ceramica alla struttura (FIG.3). A questo punto tramite le due viti a destra “H” e le due
viti a sinistra “H” bloccare il pannello al profilo laterale, e quindi alla struttura della stufa (FIG.4).
IMPORTANTE:
Quando si accosta il pannello centrale alla struttura è necessario centrare la manopola con il foro del pannello.

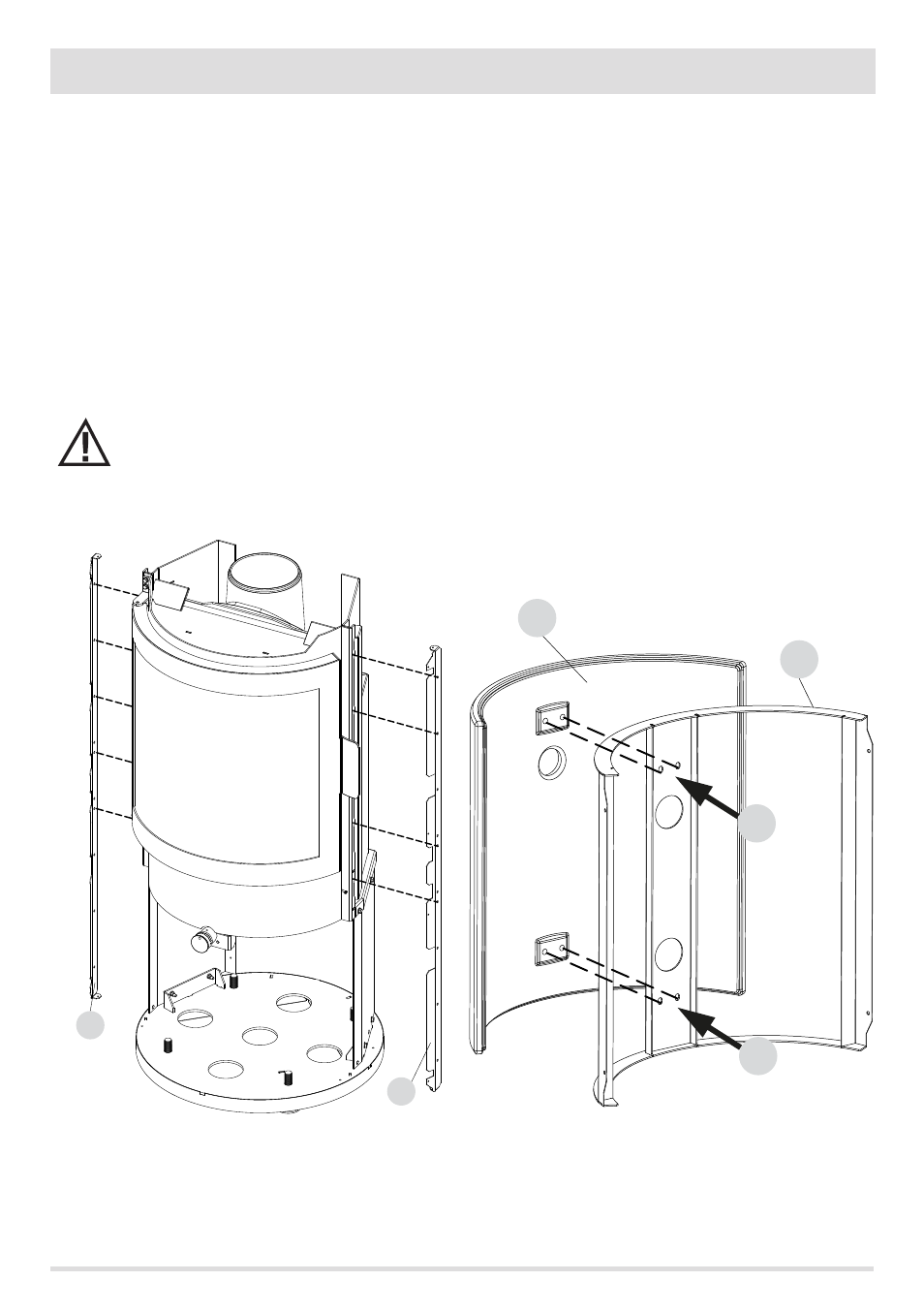

FIG.1 MONTAGGIO PROFILI LATERALI FIG.2 ASSEMBLAGGIO PANNELLO IN
CERAMICA E SUPPORTO IN FERRO
