7 - MONTAGGIO RIVESTIMENTO STUB

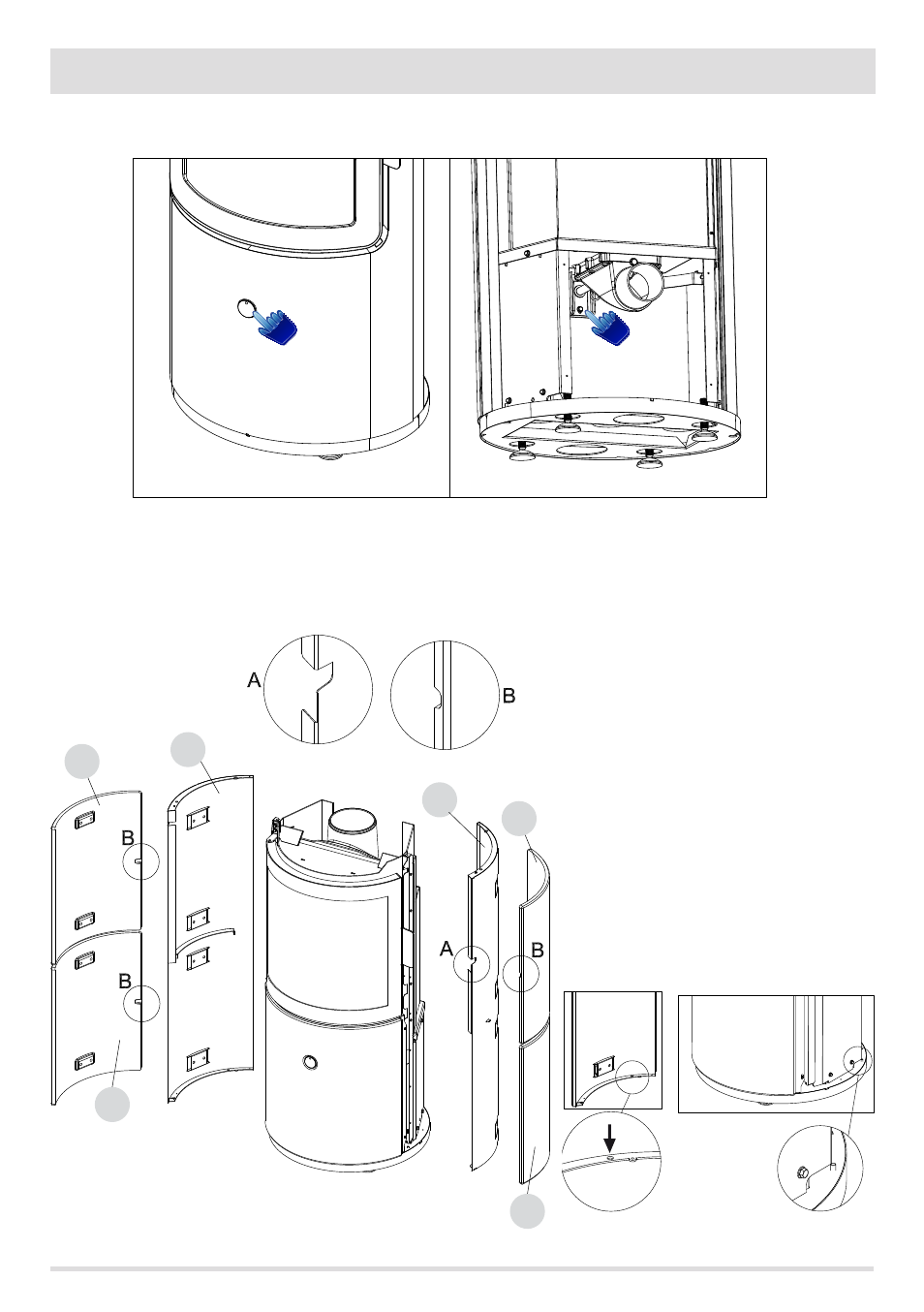

FIG.5 ASSEMBLAGGIO PANNELLI LATERALI FIG.6 MONTAGGIO PANNELLI LATERALI
Prima di procedere con l’installazione dei pannelli laterali è necessario centrare e fissare la manopola di regolazione dell’aria. Con una
mano tenere la manopola in asse (anteriormente) e con l’altra, da dietro la stufa stringere la vite.
Montaggio pannelli laterali.
Come per il pannello centrale fissare il telaio in ferro “F/G” alla ceramica “B” tramite le otto viti “C”. Il pannello in ferro “F” dal lato maniglia
ha uno scanso (dettaglio A). Posizionare la ceramica “B” superiore rivolta con lo scanso (dettaglio B) dallo stesso lato dello scanso del telaio
in ferro e quindi verso l’apertura della porta. Mentre la ceramica inferiore e le due ceramiche lato opposto all’apertura porta devono avere
lo scanso sulla parte posteriore (FIG.5 dettaglio B). Terminato di assemblare i pannelli farli entrare nella spina S (fig.6) posta nella parte
