1X
2X 1X 1X
5X
5X
A5
A6
A3 A2
A1
A4
26

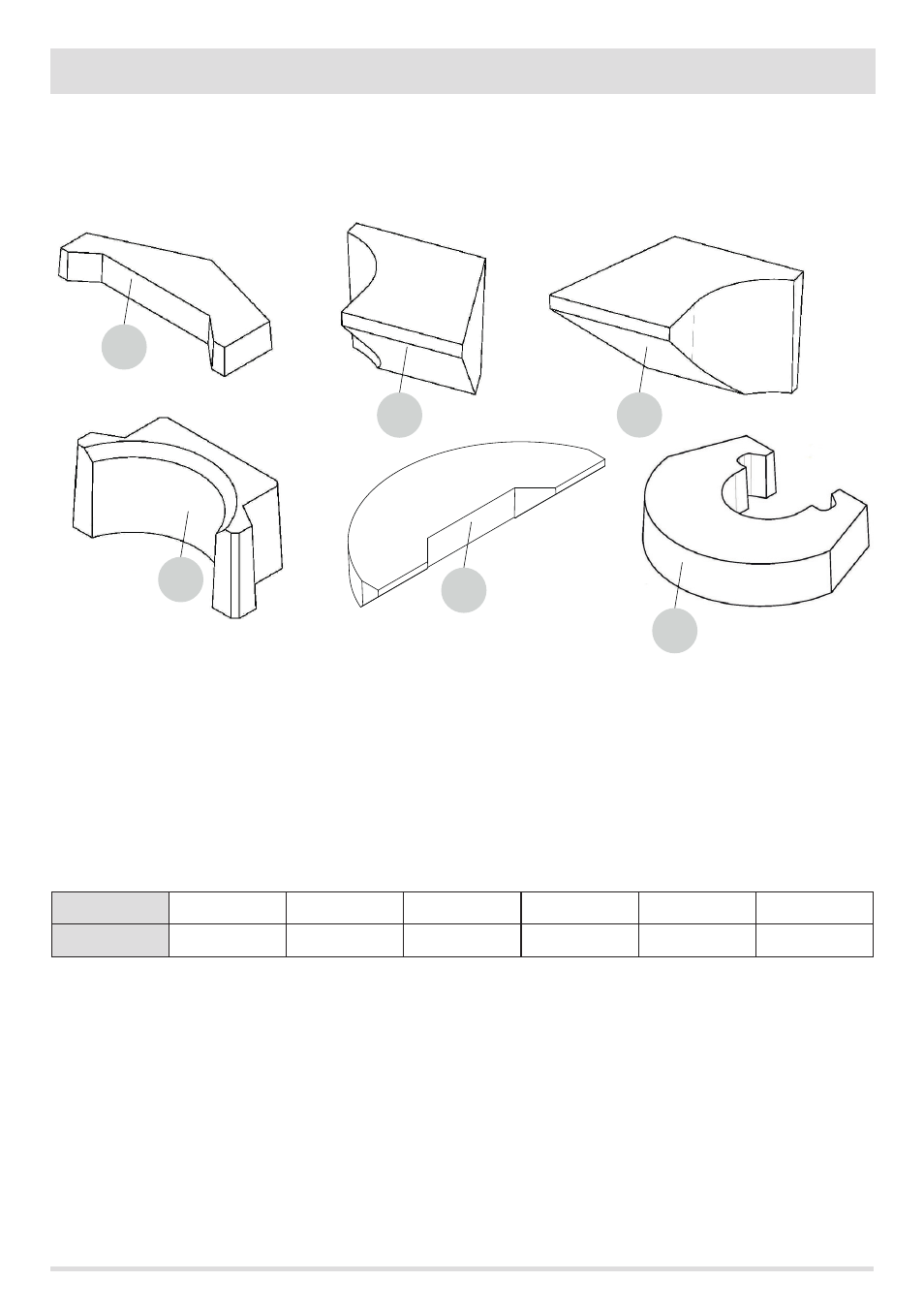

6 - COMPOSIZIONE E MONTAGGIO ACCUMULO
Con il kit ceramica della stufa STUB OVERNIGHT vengono forniti i componenti per l’accumulo:
MONTAGGIO PANNELLI PER ACCUMULO
A questo punto si possono montare gli elementi per l’accumulo.
L’accumulo è formato da:
ACCUMULO A1 A2 A3 A4 A5 A6
PEZZI N° 2 1 1 5 1 5
Per l’installazione procedere nel seguente modo:
• appoggiare i due pezzi A1 sulla base del raccordo fumi.
• Sulla parte alta del pezzo A1 appoggiare l’elemento A5.
• Sopra gli elementi A1 il pezzo A2 (destra) e A3 (sinistra).
Sopra a questi primi elementi, che fanno da base, appoggiare:
• l’ elemento A6 (n.5 pezzi totali).
• Ad incastro sull’elemento A6 il pezzo A4 (n.5 pezzi totali).
