8 - MONTAGGIO RIVESTIMENTO STUB OVERNIGHT
VERSIONE STUB OVERNIGHT CON USCITA FUMI POSTERIORE O SUPERIORE
Montaggio pannello centrale.
Come prima cosa prendere i due profili “E” laterali è fissarli alla struttura della stufa mediante le viti “H” in dotazione (quattro viti a destra e
cinque a sinistra) FIG.1. Posizionare la ceramica “A” su un piano, facendo attenzione di mettere sotto un panno morbido per non graffiare la
superficie della ceramica. Mettere sopra la ceramica il telaio in ferro “F” e mediante una lieve pressione fissarlo da sopra tramite le quattro
viti “D” in dotazione al pannello in ceramica “A” (FIG.2).
Terminato l’assemblaggio della ceramica con il supporto, con cura far passare la manopola di regolazione dell’aria attraverso l’apposito
foro sul pannello e quindi avvicinare il pannello di ceramica alla struttura (FIG.3). A questo punto tramite le due viti a destra “H”e le due
viti a sinistra “H” bloccare il pannello al profilo laterale, e quindi alla struttura della stufa FIG.4. Per il pannello centrale superiore eseguire
la stessa procedura (assemblaggio telaio “F”/ceramica “B” e fissaggio al profilo della stufa con due viti a destra “H” e due viti a sinistra “H”).
IMPORTANTE:
Quando si accosta il pannello centrale inferiore alla struttura è necessario centrare la manopola con il foro del
pannello.

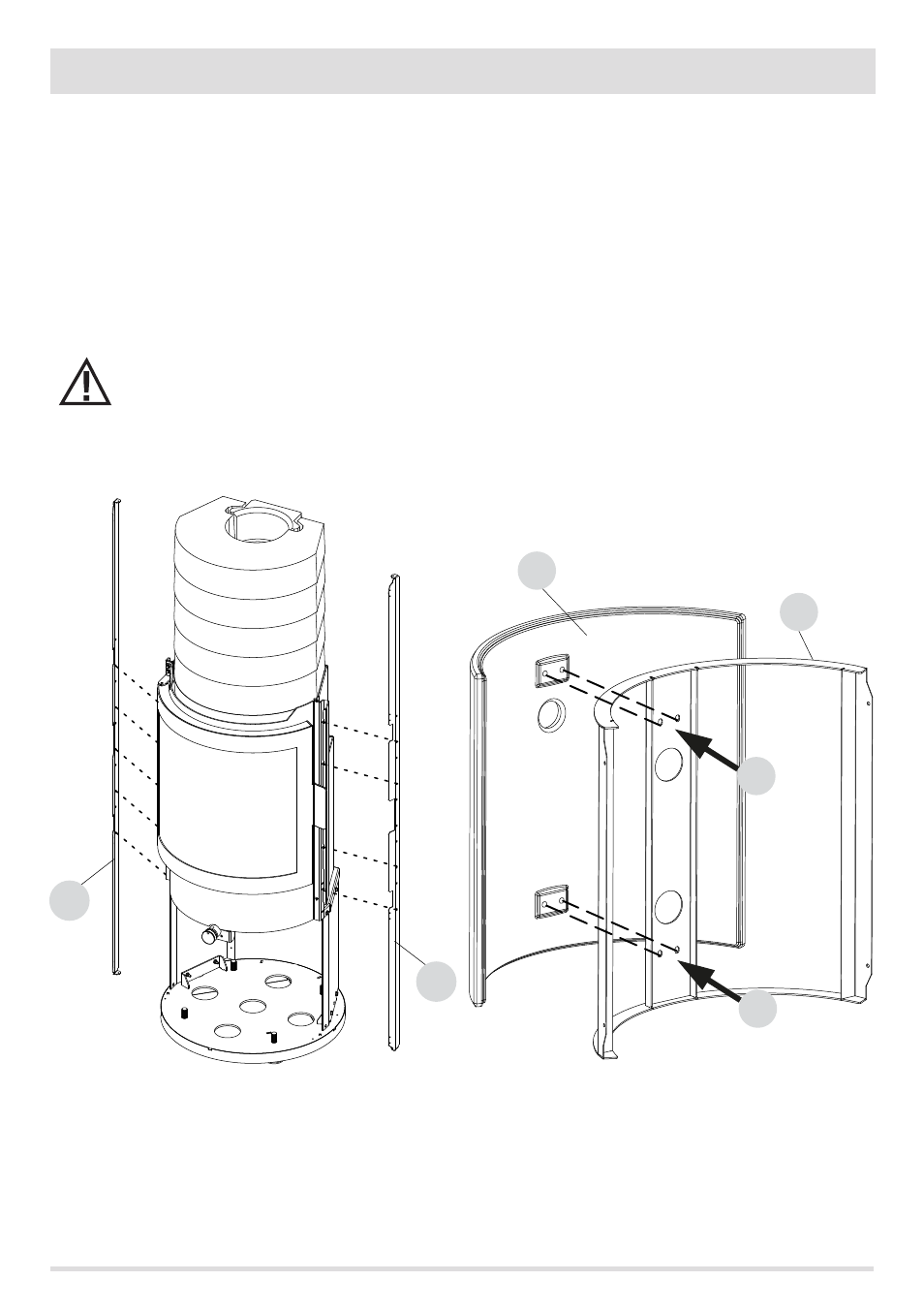

FIG.1 MONTAGGIO PROFILI LATERALI FIG.2 ASSEMBLAGGIO PANNELLO IN
CERAMICA E SUPPORTO IN FERRO
