TERMOCAMINO BOXTHERM Capitolo 4
MANUALE D’INSTALLAZIONE E UTILIZZO pag.
20
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata
4.7. MONTAGGIO RIVESTIMENTO E CONTROCAPPA
PRIMA DI INIZIARE QUALSIASI OPERAZIONE DI
RIVESTIMENTO DEL TERMOCAMINO LEGGERE IL
CAPITOLO 5.2 “PROVA DI FUNZIONAMENTO”
Il termocamino e le parti del rivestimento devono essere fissate tra loro
SENZA AVERE CONTATTO CON LA STRUTTURA IN ACCIAIO per
evitare la trasmissione del calore ai marmi e/o pietre e per consentire le
normali dilatazioni termiche; attenzione alle finiture in legno tipo travi o
mensole che devono essere opportunamente isolate. (fig.7)
In particolare le eventuali mensole vanno posizionate a una distanza
non inferiore ai 30 cm dalla parte superiore dell’apparecchio.
Si consiglia di realizzare la controcappa in cartongesso del tipo
ignifugo di spessore 15/20 mm con telaio autoportante in profilo
zincato per non gravare sulle componenti del rivestimento (travi in
legno od architravi in marmo) che non hanno struttura portante e per
poter intervenire facilmente in caso d’anomalie e/o
manutenzioni future.
Eseguire il montaggio a secco del piano fuoco del rivestimento
lasciando un’apertura di 1 cm tra termocamino e piano fuoco per
eseguire l’isolamento.
4.8. ISOLAMENTO TRAVE LEGNO
Se nella parte superiore all’apertura d’uscita dell’aria calda è presente
una trave in legno od altro materiale combustibile è necessario
assolutamente proteggerla con pannelli di materiale isolante (es.
calorite).
1
1
2
3
10
PRO TEZIONE TERMICA TRAVE
1. Is olante applicato o da applicare
2. Trave in legno
3. Marmo o altro materiale
Pa
ss
a
gg
io
d
’a
ria

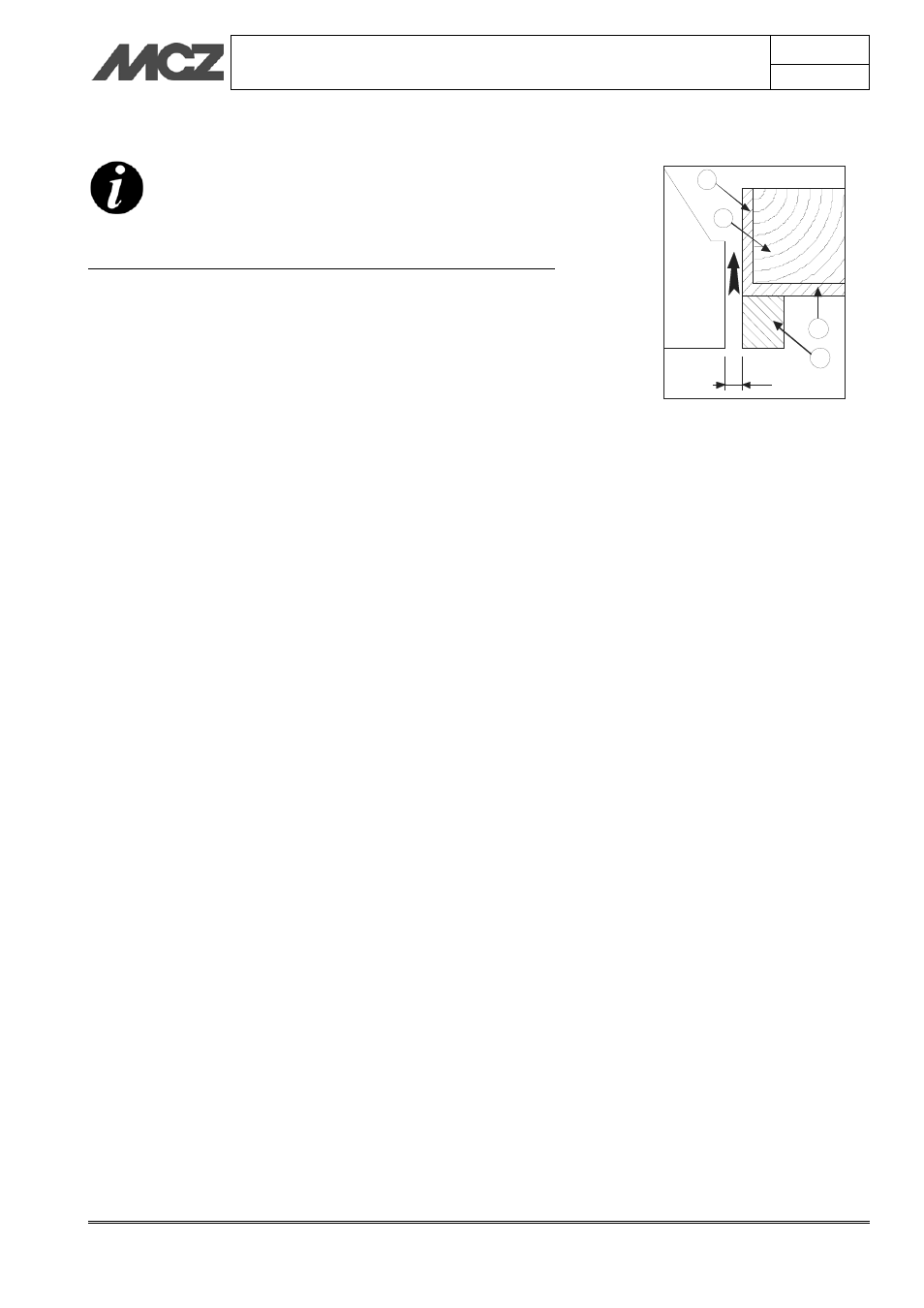

Figura 7 – Isolamento trave
