STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
20
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

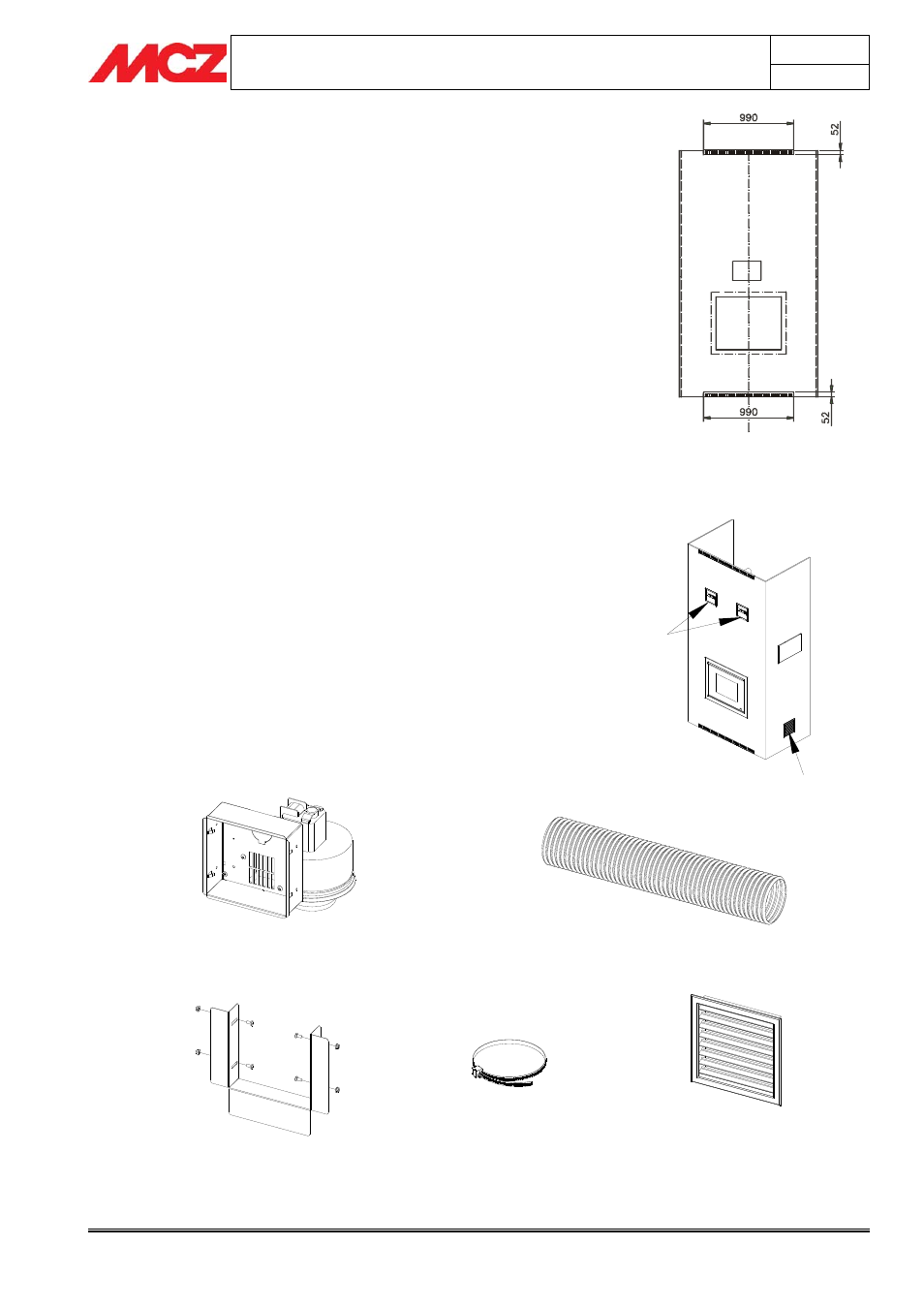

3.9.1. Maschera per la realizzazione dei fori per le
griglie di ventilazione cappa di serie
Mentre per la realizzazione dei fori delle bocchette di ingresso e uscita
dell’aria di ventilazione la posizione non è fissa ma determinata
dall’installatore in base a dove vuole canalizzare le tubazioni, per
quanto riguarda le bocchette di ventilazione cappa esistono delle
posizioni fisse.
Tali posizioni e dimensioni possono essere rilevate dalla maschera qui
affianco che illustra la precisa collocazione delle griglie.
3.10. CANALIZZAZIONE USCITA ARIA CALDA
Il Vivo 80 Pellet ha la possibilità di distribuire l’aria calda secondo il
metodo della CONVEZIONE FORZATA mediante l’uso di un kit di
ventilazione forzata (in dotazione).
Il kit è composto da due gruppi ventilanti (A) da collegare al
monoblocco.
Nell’ambiente di installazione sarà opportuno prevedere una presa
d’aria per far confluire aria fresca che abbia una superficie libera di
passaggio non inferiore a 150 cm 2 .(B)
3.10.1.
Componenti kit ventilazione forzata
Il kit di ventilazone forzata è composto da:
1) Struttura bocchetta con ventilatore (n°2 pezzi);
2) Gruppo staffa fissaggio (n°2 pezzi);
3) Tubo flessibile d.100 L=1,5 m (n°2 pezzi);
4) Fascetta stringitubo d.60-170 (n°4 pezzi);
5) Bocchette aria Multidirezionale (n°2 pezzi).
2
1
4
3
5
Maschera per la realizzazione dei fori per le
griglie di ventilazione cappa
A
B
