3.6.2. Montaggio frontale dello scivolo
 Collegare il tubo, in dotazione, al prodotto facendo attenzione
che sia ruotato frontalmente, e fissarlo con la fascetta.
 Collegare il tubo all’imbocco della struttura dello sportello
mediante la fascetta in dotazione.
 Posizionare la tubazione i modo da renderla accessibile a
rivestimento finito ed in modo da poter fissare la struttura dello
sportello, al foro predisposto sulla parete del rivestimento
stesso.
 Per il montaggio dello sportello esterno rifarsi al paragrafo
3.16.2, dato che tale operazione va eseguita solo a
rivestimento completo.
3.7. PANNELLI COMANDI SULLO SPORTELLO
Anche se il montaggio dello sportello di chiusura dello scivolo risulta
una delle ultime fasi dell’installazione, è d’obbligo avvisare
l’installatore che in tale componente andranno montati dei dispositivi
molto importanti quali il pannello di emergenza (vedi capitolo 4.5) e
l’interruttore che permette di togliere la tensione al monoblocco.
Pertanto in questa fase dell’installazione, quando ancora il rivestimento
non è realizzato, è consigliabile fissare i cablaggi e i relativi
componenti già premortati dalla casa costruttrice ,
lateralmente allo scivolo di caricamento del pellet, in modo che
quando si monterà lo sportello, a rivestimento quasi ultimato, i cavi e i
pannelli saranno facilmente accessibili.
Usare provvisoriamente del nastro adesivo o similari per ancorarlo.
Prestare la massima attenzione nella movimentazione
dei cavi elettrici. Evitare assolutamente di tenderli o
schiacciarli perché possono danneggiarsi.
Se si desidera ancorarli accertarsi che in nessun modo
vengano in contatto con le parti calde del monoblocco.
Il mancato rispetto di tale avvertenza e i conseguenti
danni a tutta la componentistica elettrica che ne
possono derivare non saranno coperti da garanzia.

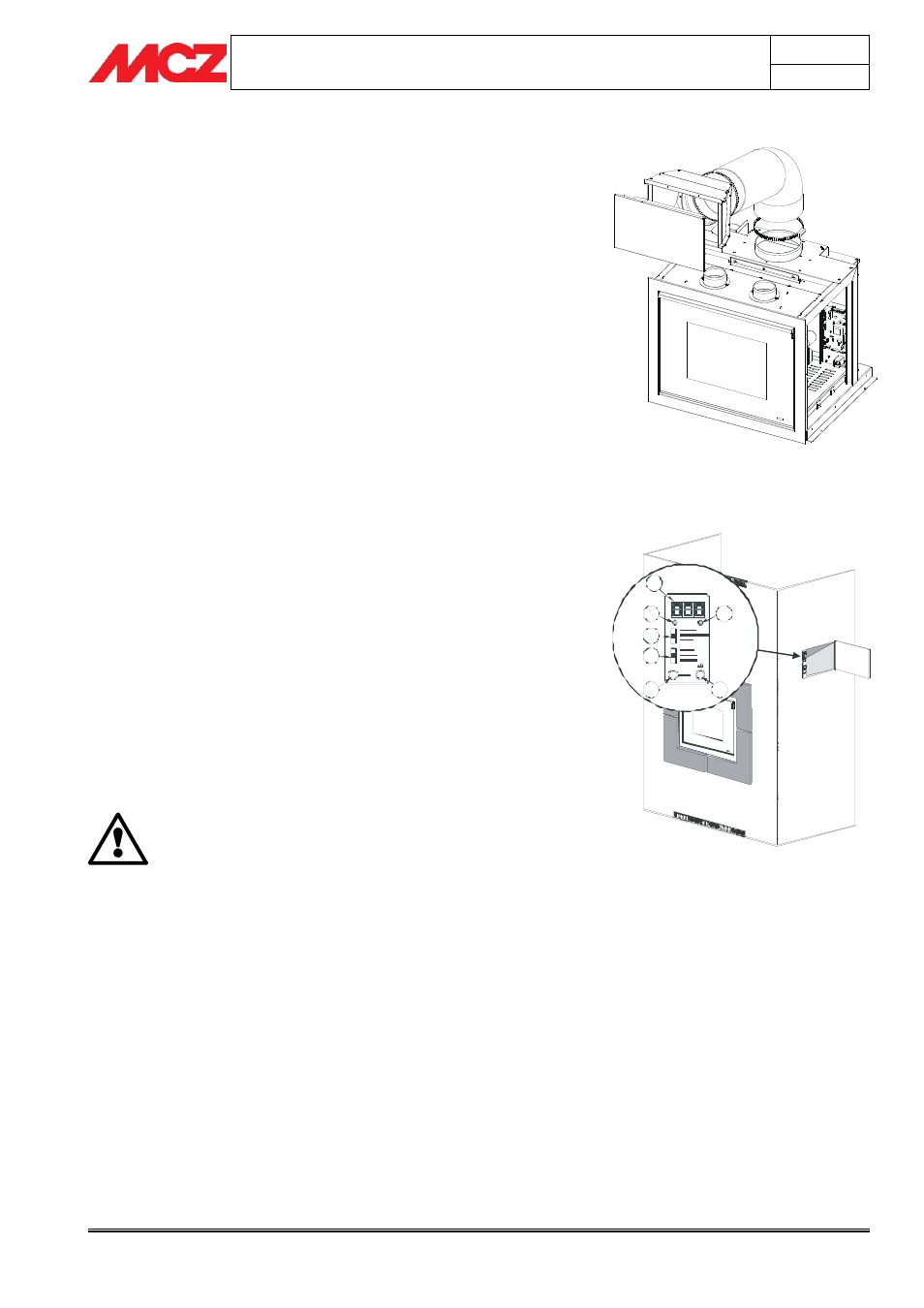

Montaggio dello scivolo frontale
Sportello caricamento pellet con pannello comandi
