STUFE A PELLET Capitolo 9
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 58
Schemi elettrici Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata

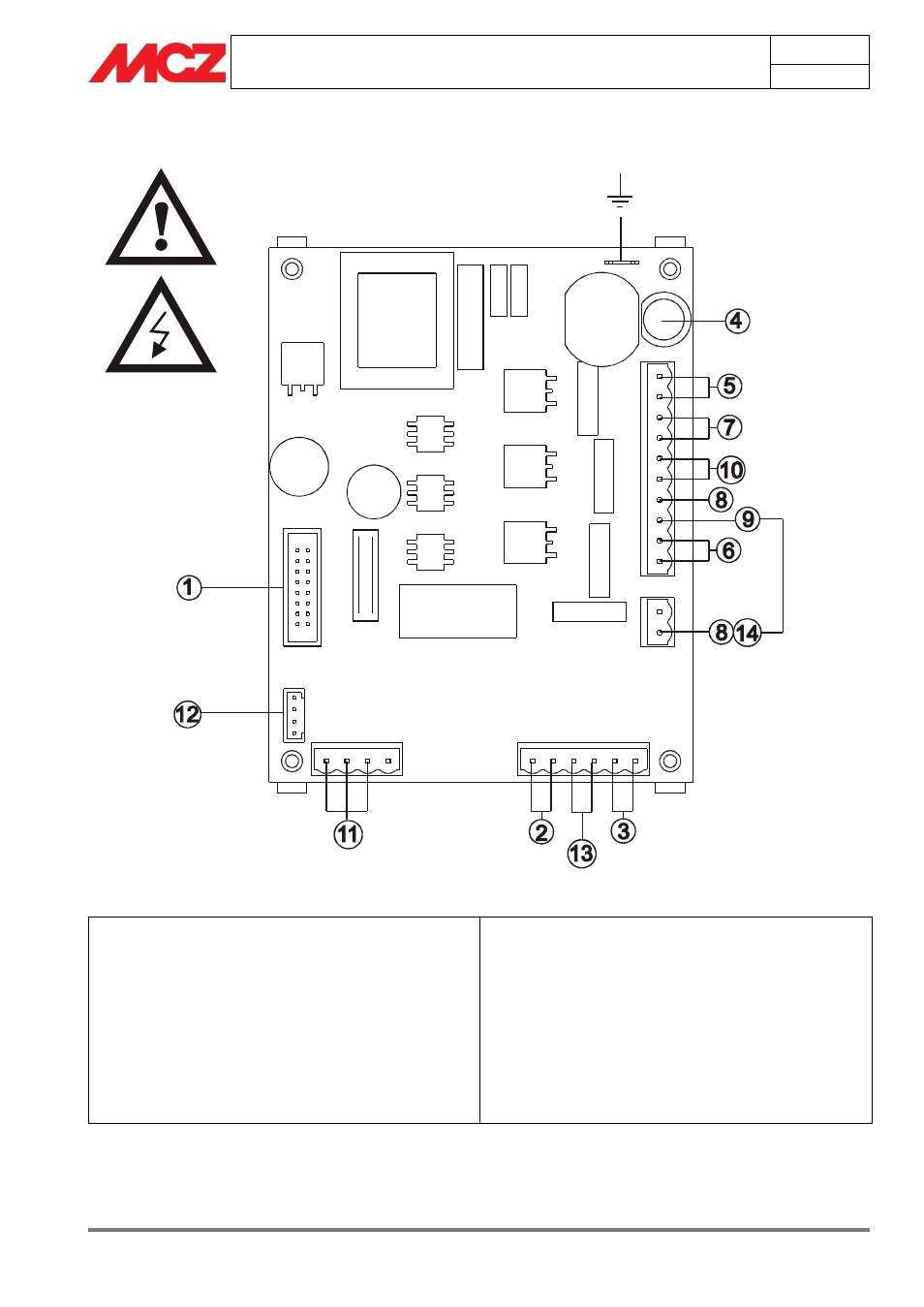

10. SCHEMI ELETTRICI
LEGENDA CABLAGGI SCHEDA MADRE
1. Pannello comandi
2. Sonda Ambiente
3. Sonda fumi rosso + blu -
4. Fusibile
5. Interruttore
6. Candeletta
7. Ventola espulsione fumi 8. Motoriduttore
9. Termostato a contatto
10. Ventilatore aria
11. Controllo
giri ventola espulsione fumi
bianco/rosso/nero o blu
12. Crono-termostato
13. Termostato ambiente
14. Pressostato
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente l’una
dall’altra.
