3.3.2. STUFA FACE
Per montare i fianchi è necessario:
Alzare il coperchio “A”
Tagliare le due fascette che tengono fissato alla stufa il top “B”
Togliere il top “B”.
Prendere il fianco “C” (fare attenzione che lo stesso entri nella parte
sotto sulla spina “G”) e fissarlo sulla lamiera superiore della stufa con le
due viti “E e F” in dotazione.
Sulla parte posteriore il fianco va fissato alla struttura tramite la vite
“D” in basso.
Ripetere la stessa operazione per entrambi i fianchi. A questo punto
alzare il coperchio “A” e posizionare il top in ghisa “B”.
A
B
C
D
E
F
G

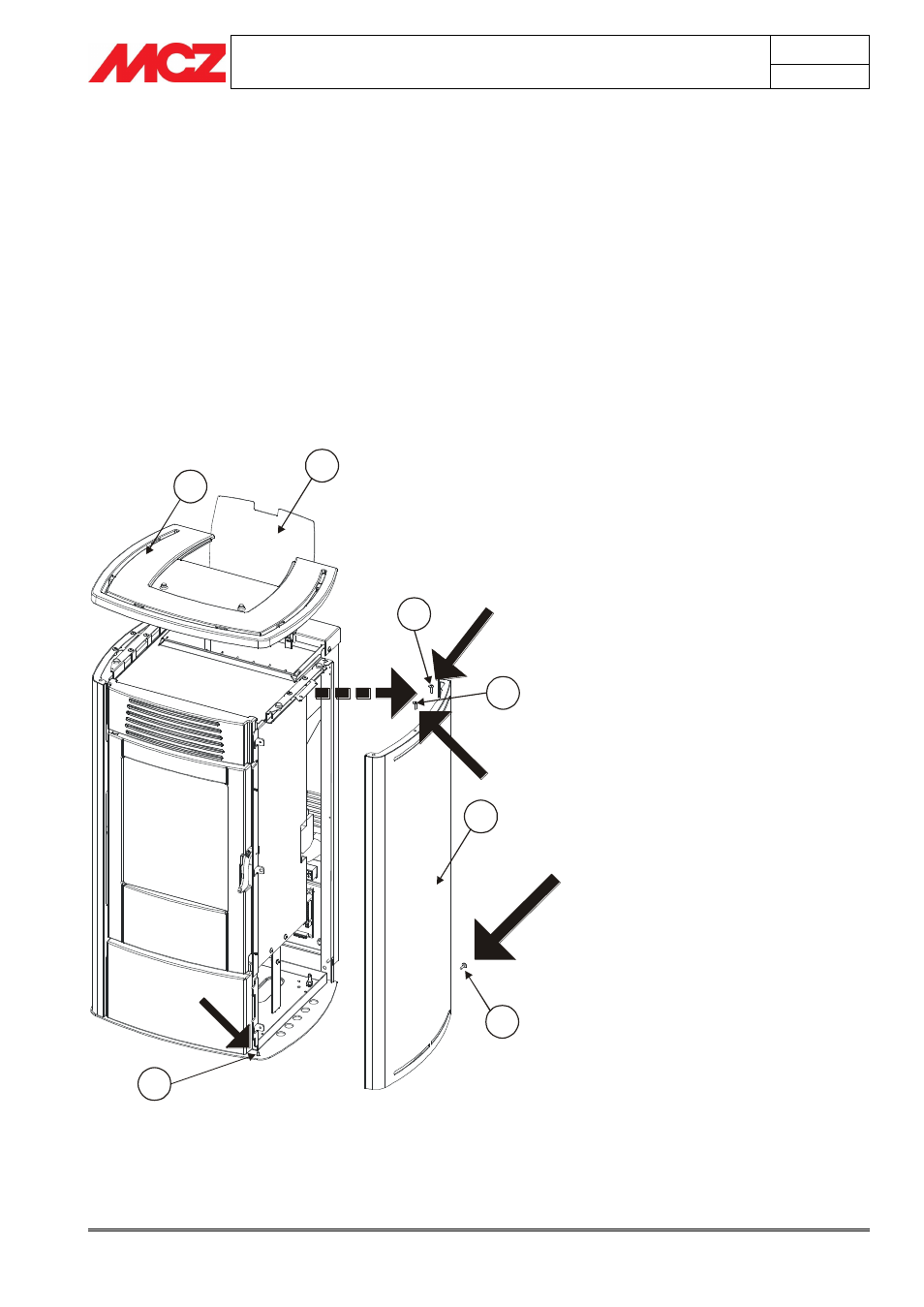

Figura 6 – Montaggio fianchi stufa Face
