MCZ Face - Manuale (Pagina 12)

STUFE A PELLET Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 12
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata
2
1
 essere protetta con griglia, rete metallica o idonea protezione
purchè non riduca la sezione minima.
 posizionata in modo da evitare che possa essere ostruita
Non è d’obbligo collegare la presa d’aria direttamente
alla stufa (comunicante diretta con l’esterno) ma
dalla sezione sopra citata devono essere comunque
garantiti circa 50 m³/h di aria .
Vedere norma UNI 10683.
2.5. COLLEGAMENTO DEL TUBO SCARICO FUMI
Nell’eseguire il foro per il passaggio del tubo scarico fumi è necessario
tener conto della eventuale presenza di materiali infiammabili. Se il foro
deve attraversare una parete in legno o comunque di materiale
termolabile l’INSTALLATORE DEVE dapprima utilizzare l’apposito
raccordo a parete (diam. 13cm minimo) e coibentare adeguatamente il
tubo della stufa che lo attraversa utilizzando materiali isolanti adeguati
(spess. 1,3 — 5 cm con conducibilità termica min di 0,07 W/m°K).
Lo stesso vale se il tubo della stufa deve percorrere tratti verticali o
orizzontali sempre restando in prossimità (min.20cm) alla parete
termolabile.
In alternativa si consiglia l’impiego di tubo industriale coibentato che
può essere usato anche all’esterno per evitare la condensa.
La camera di combustione lavora in depressione. Il condotto fumario
per lo scarico dei fumi sarà in depressione quando collegato ad
efficiente canna fumaria come prescritto.
E’ necessario utilizzare sempre tubi e raccordi con
adeguate guarnizioni che garantiscano l’ermeticità.
Tutti i tratti del condotto fumario devono essere ispezionabili
e removibili per rendere possibile la periodica pulizia interna
(raccordo a T con ispezione).
Posizionare la stufa considerando tutte le prescrizioni e le attenzioni
evidenziate finora.
IMPORTANTE!
Tutti i cambi direzione a 90° del canale scarico fumi
devono essere possibilmente approntati con gli
appositi raccordi a “T” con ispezione. (Vedere
accessori stufa a pellet)
E’ tassativamente vietato l’uso di una rete
all’estremità del tubo di scarico, poiché essa potrebbe
causare il cattivo funzionamento della stufa.
PER IL COLLEGAMENTO IN CANNA FUMARIA NON
DEVONO ESSERE USATI PIU’ DI 2-3 mt. DI
TUBAZIONE ORIZZONTALE E NON DEVONO ESSERE
USATE PIU’ DI 3 CURVE A 90°
SI CONSIGLIA INOLTRE DI NON SUPERARE I 6
METRI DI LUNGHEZZA CON IL TUBO Ø 80 mm

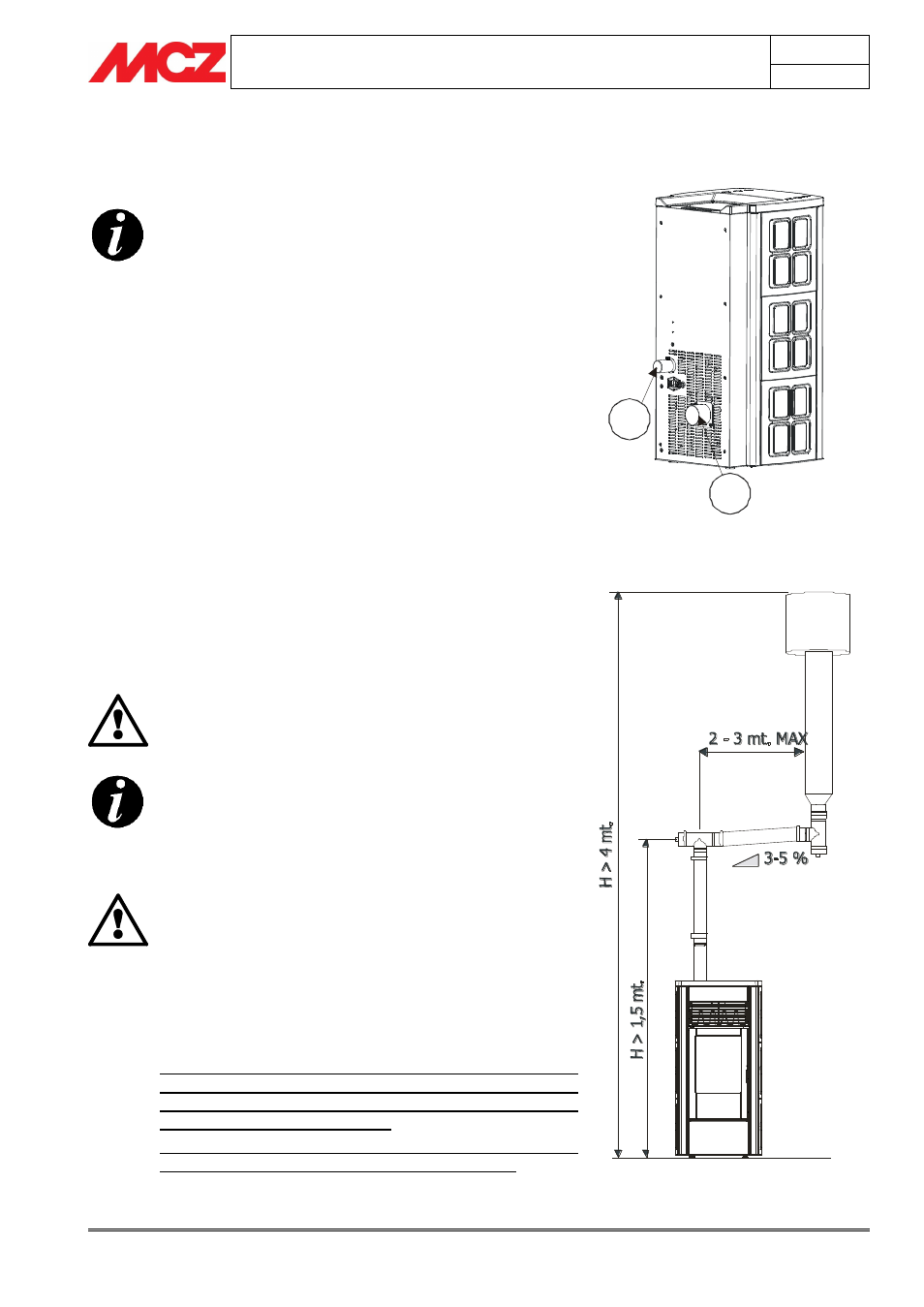

Esempio di installazione stufa a pellet
Visione posteriore di una stufa a pellet
1) Ingresso aria comburente
2) Uscita fumi
