3.3. MONTAGGIO RIVESTIMENTO
3.3.1. STUFA KAIKA
Posizionare il top in acciaio “A” e fissarlo con le quattro viti in dotazione
“D” e “E” (due a destra e due a sinistra) dal basso verso l’alto.
Togliere il profilo posteriore “C” già fissato sulla stufa con le tre viti “F”,
“G” e “H”.
Prendere il fianco “B” e inserirlo, in corrispondenza dei fori, sulle spine
“M” e “N” predisposte sulla parte anteriore della stufa.
Fissare il fianco “B” con la vite in alto “L”.
A questo punto rimontare il profilo “C” fissandolo con le tre viti “F”, “G”
e “H” alla struttura e al fianco “B” in acciaio.
A
B
C
D
E
F
G
L
H

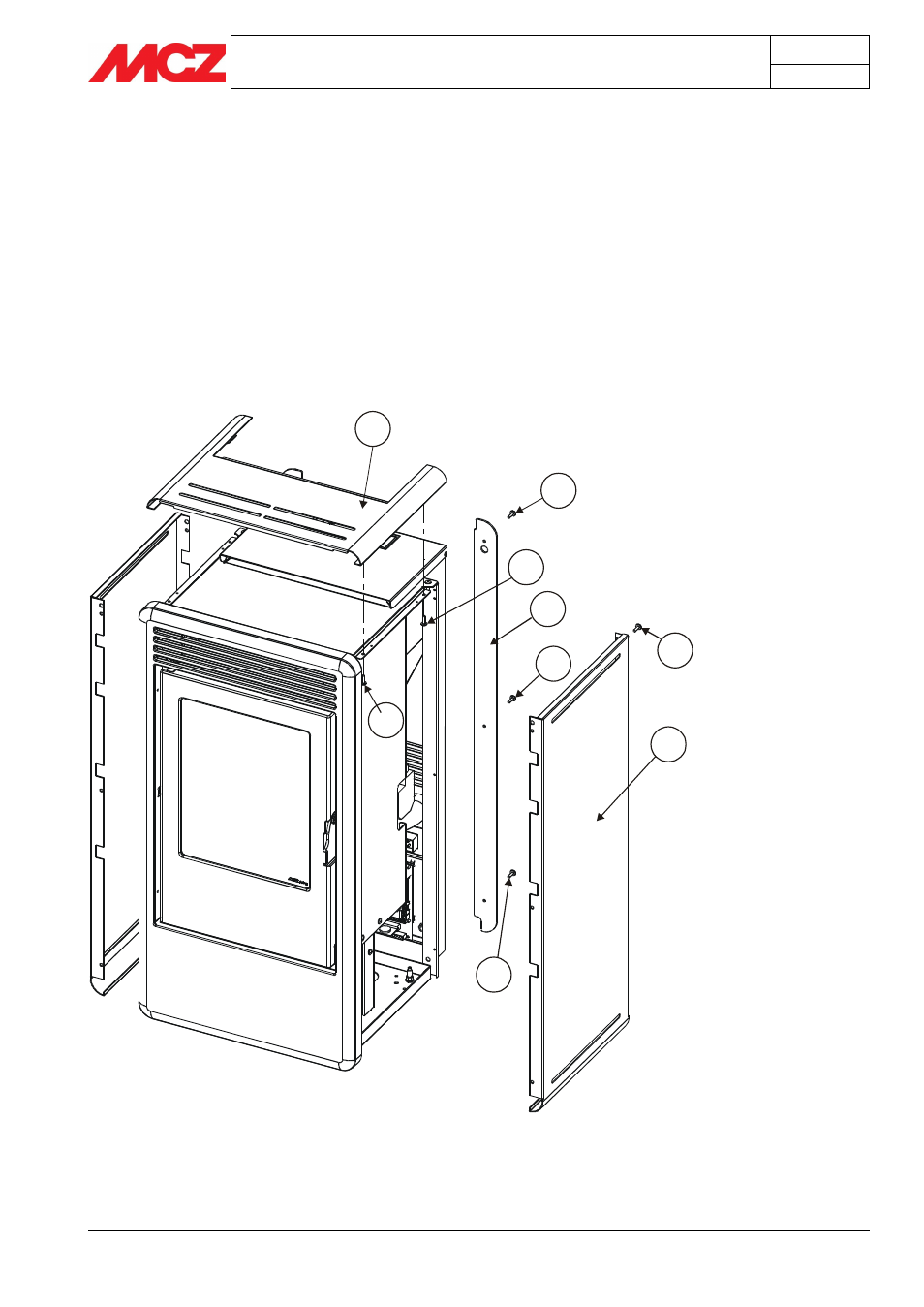

Figura 4 – Montaggio fianchi stufa Kaika
