STUFE A PELLET Capitolo 10
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 68
Schemi elettrici Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata

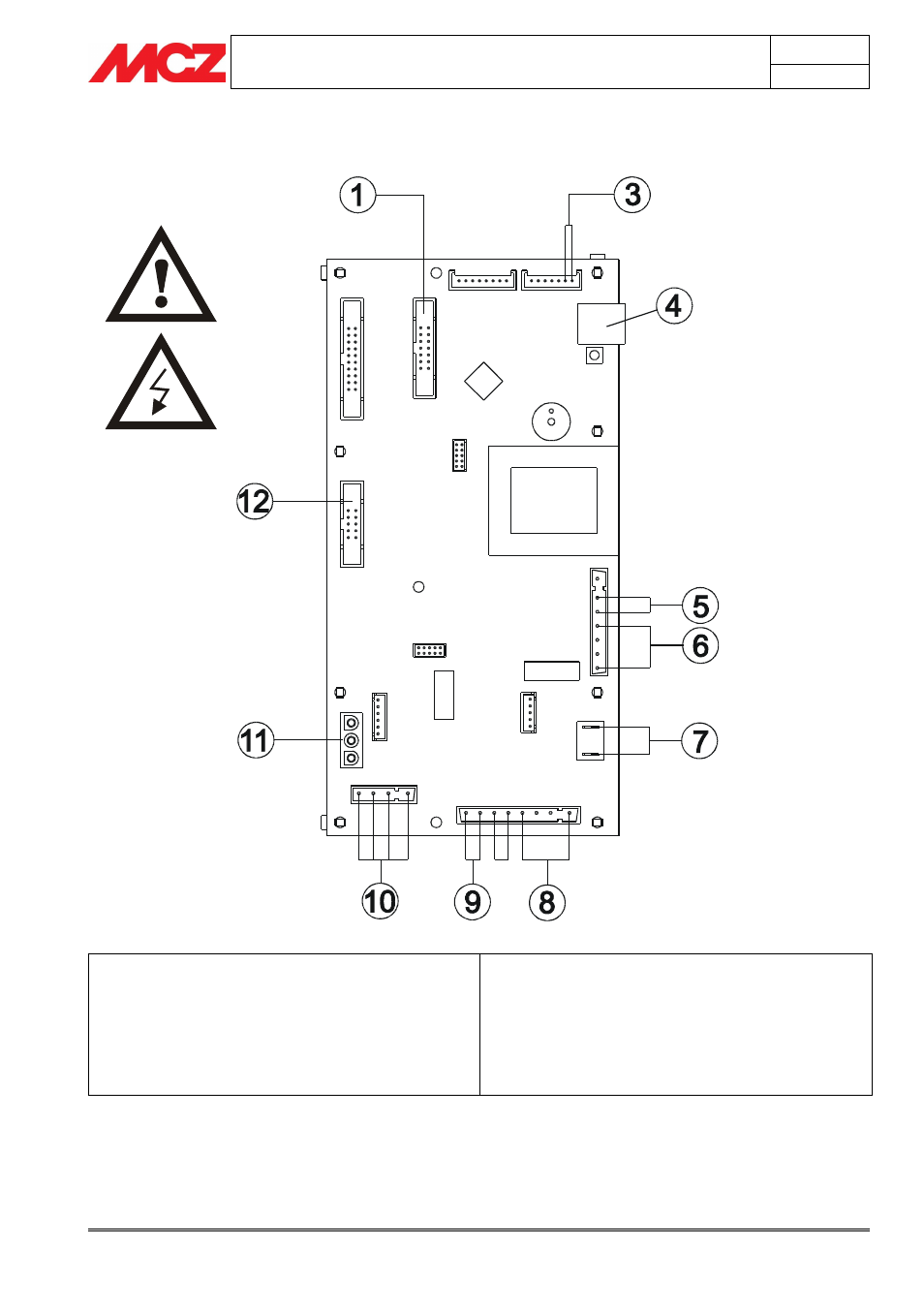

11. SCHEMI ELETTRICI
LEGENDA CABLAGGI SCHEDA MADRE
1. Pannello emergenza
3. Sonda fumi
4. Connessione modem
5. Interruttore
6. Candeletta
7. Ventola espulsione fumi 8. Motoriduttore
9. Termostato a contatto
10. Ventilatore aria
11. Controllo giri ventola espulsione fumi
12. Sensore portata aria
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente l’una
dall’altra.
