Nel caso di attraversamento di pareti costruite con materiali
infiammabili l’INSTALLATORE DEVE coibentare adeguatamente il
tubo della stufa che lo attraversa utilizzando materiali isolanti adeguati
(spess. 1,3-5 con conducibilità termica min. di 0,07 W/m°K).
Il tubo inserito nella parete, deve essere però opportunamente isolato
per non disperdere temperatura e insonorizzare l’aria in uscita.
E’ consigliabile realizzare delle canalizzazioni di
lunghezza simile per distribuire in maniera uniforme
l’aria, altrimenti quest’ultima prediligerà la
canalizzazione più breve o con meno tortuosità.
Nell’esempio in figura 6 e 7 (vista anteriore e posteriore) la
canalizzazione dell’aria è di lunghezza uguale per un totale di 8 metri,
cioè le tubazioni (B) avranno una lunghezza di circa 4 metri l’una. Nel
caso di canalizzazioni di diversa lunghezza il totale dovrà essere sempre
al massimo 8 metri (esempio 3 + 5 metri). In questo caso il calore si
diffonderà nelle stanze in modo non uniforme.
Il ricircolo dell’aria dell’ambiente avviene tramite la lamiera forata posta
nel retro della stufa C e i fori posti sul fondo lamierato.
E’ possibile scegliere il volume d’aria che si desidera far uscire dalla
parte frontale e dalla parte posteriore della stufa in maniera
indipendente, regolando la potenza di ventilazione direttamente con il
telecomando.
3.4. MONTAGGIO
DEL RIVESTIMENTO IN
CERAMICA PER SUITE E CLUB
Si consiglia di utilizzare dei piccoli feltrini da
applicare alle ceramiche nei punti in cui quest’ultima
tocca le parti metalliche della struttura della stufa e
nel contatto tra ceramica.
3.4.1.
Montaggio del pannello inferiore – Stufe Suite e Club
La stufa viene consegnata con tutte le ceramiche imballate quindi,
prima di montare le piastrelle laterali e il top bisogna inserire il pannello
inferiore.
Procedere nel seguente modo (fig.8):
 Togliere sul lato destro (lato maniglia) sulla parte superiore la
griglia in lamiera microforata B togliendo le due viti C.
 Togliere la vite D sulla lamiera E in modo che il profilo A non
sia più bloccato.
 A questo punto alzare leggermente la lamiera E e togliere il
profilo A.
 Per togliere il profilo A alzarlo (sfilandolo dal basamento) e
inclinarlo leggermente in modo tale che le spine inserite sul
basamento escano.
 Prendere il pannello inferiore F e inserirlo da destra (lato
maniglia) verso sinistra in modo che entri esattamente nelle
sede
 Reinserire il profilo A facendo entrare le spine sul basamento
e alzare la lamiera E in maniera di riallineare il profilo “A”.
Fare in modo che le spine superiori del profilo “A” si
inseriscano nelle sedi della lamiera “E”.

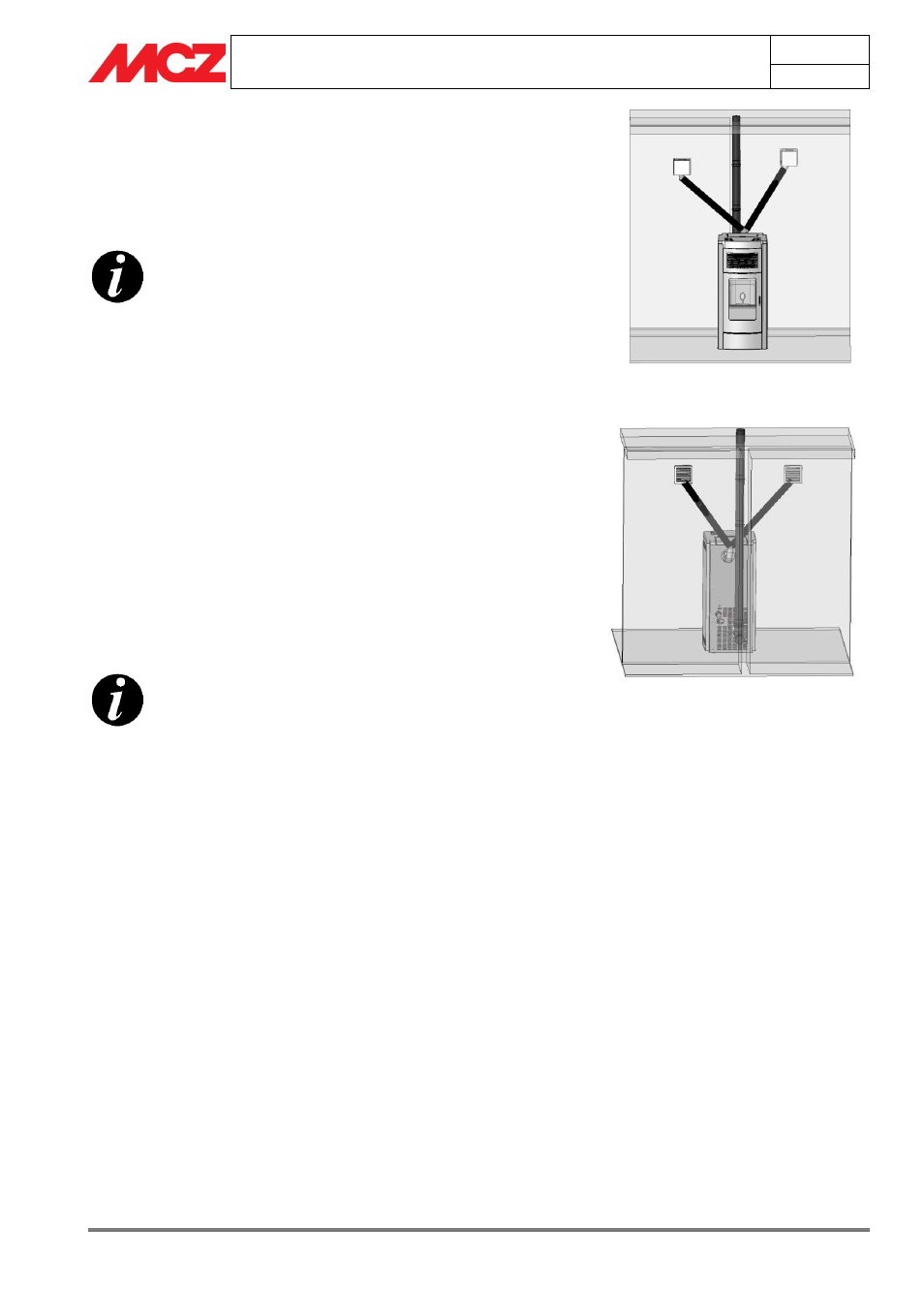

Figura 6 – Impianto uscita aria vista frontalmente
Figura 7 – Impianto uscita aria vista posteriormente
B B
A
A
B B
