Montaggio del pannello frontale/fianchi e top sulla stufa Toba
La stufa Toba ha tre parti che richiedono il montaggio:
o Pannello frontale in:
 Ceramica
 Ollare
o Fianchi in acciaio
o Top

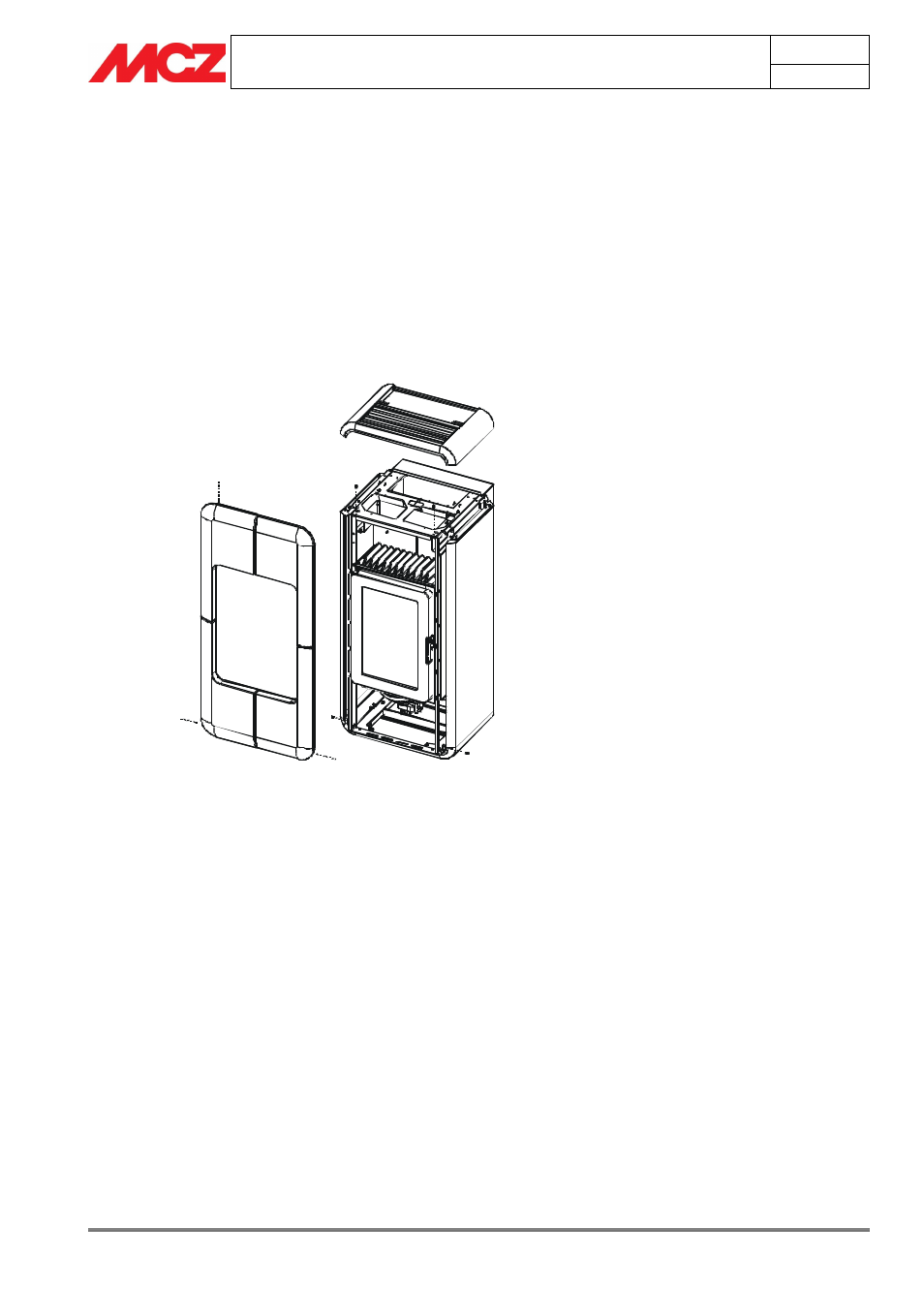

Il pannello frontale in ceramica/ollare viene consegnato con le
ceramiche fissate sul telaio in ferro, quindi è sufficiente fissarlo alla
struttura della stufa tramite le due viti superiori e le due viti inferiori
(P).
P
P
P
P
P
P
P
P
I fianchi in acciaio vanno fissati alla struttura della stufa, infilando le
apposite spine A-B presenti nella parte inferiore del fianco sui fori (a)
presenti sul basamento della stufa. Una volta posizionato fissare il
fianco sulla parte superiore della stufa con le due viti (b-c).
