 Chiudere con la vite D la lamiera E che tiene bloccato il
profilo A
 Prima di rimontare le griglia B con le due viti C inserire anche
le piastrelle laterali (Vedi par.3.4.2)
A
B
C
C
D
E
A
F
3.4.2.
Montaggio delle piastrelle laterali
Togliere la griglia microforata B e inserire le tre piastrelle laterali,
facendole scorrere dall’alto verso il basso sulle guide dei profili A. Sulla
parte superiore ed inferiore della piastrella si consiglia di applicare dei
piccoli feltrini. Livellare le fughe delle piastrelle. A questo punto è
possibile riavvitare la griglia microforata B alla struttura e posizionare il
top in ceramica. (fig.9)
3.4.3.
Montaggio del top superiore in ceramica
Montare il top appoggiandolo sulle quattro sporgenze superiori della
stufa. La parte sottostante è provvista di quattro piccole cavità in
corrispondenza dei supporti in gomma indicati in figura 10 .

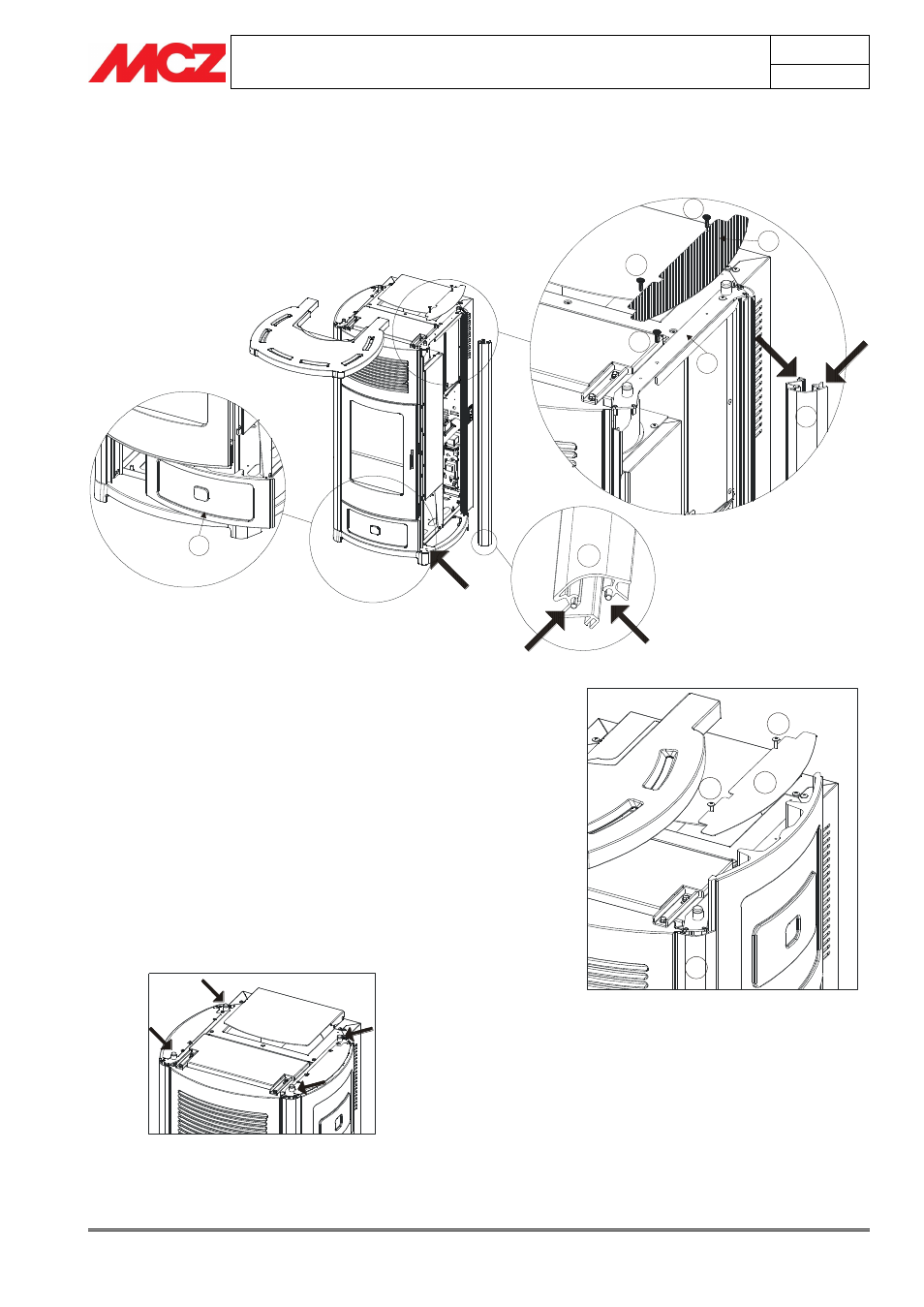

Figura 8 – Montaggio pannello frontale inferiore
Figura 9 – Vista di fianco del sistema di
fissaggio ceramiche laterali
Figura 10 - Supporti montaggio top in
ceramica
