STUFE A PELLET Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 14
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata
3-5 %
2 - 3 mt. MAX
H
>
4
m
t.
H
>
1,
5
m
t.
E’ necessario utilizzare sempre tubi e raccordi con
adeguate guarnizioni che garantiscano l’ermeticità.
Tutti i tratti del condotto fumario devono essere ispezionabili
e removibili per rendere possibile la periodica pulizia interna
(raccordo a T con ispezione).
Posizionare la stufa considerando tutte le prescrizioni e le attenzioni
evidenziate finora.
IMPORTANTE!
Tutti i cambi direzione a 90° del canale scarico fumi
devono essere possibilmente approntati con gli
appositi raccordi a “T” con ispezione. (Vedere
accessori stufa a pellet)
E’ tassativamente vietato l’uso di una rete
all’estremità del tubo di scarico, poiché essa potrebbe
causare il cattivo funzionamento della stufa.
PER IL COLLEGAMENTO IN CANNA FUMARIA NON
DEVONO ESSERE USATI PIU’ DI 2-3 mt. DI
TUBAZIONE ORIZZONTALE E NON DEVONO ESSERE
USATE PIU’ DI 3 CURVE A 90°
SI CONSIGLIA INOLTRE DI NON SUPERARE I 6
METRI DI LUNGHEZZA CON IL TUBO Ø 80 mm

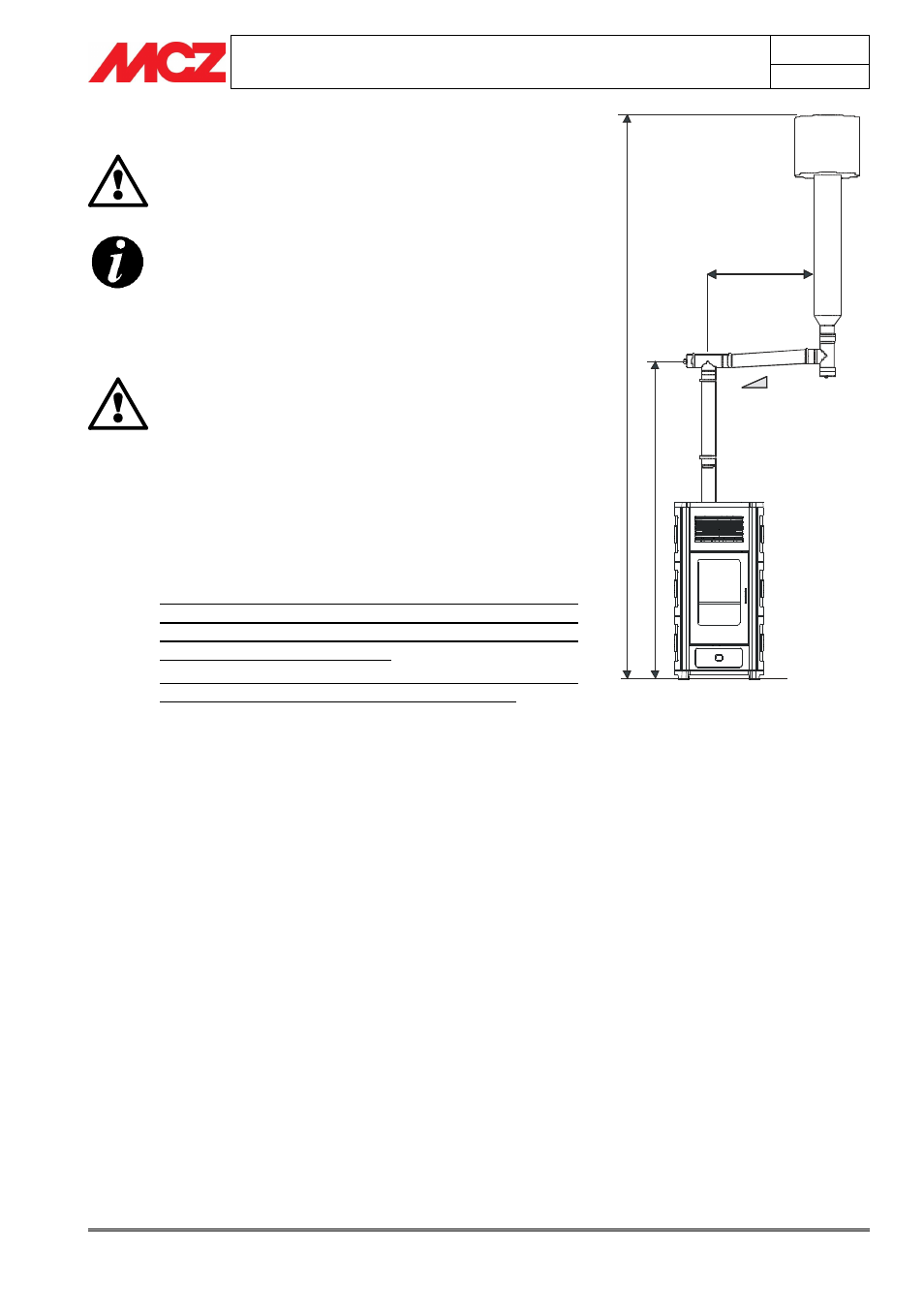

Esempio di installazione stufa a pellet
