STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 30
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata
C
D
C
C
D
D
C
3.4.5.

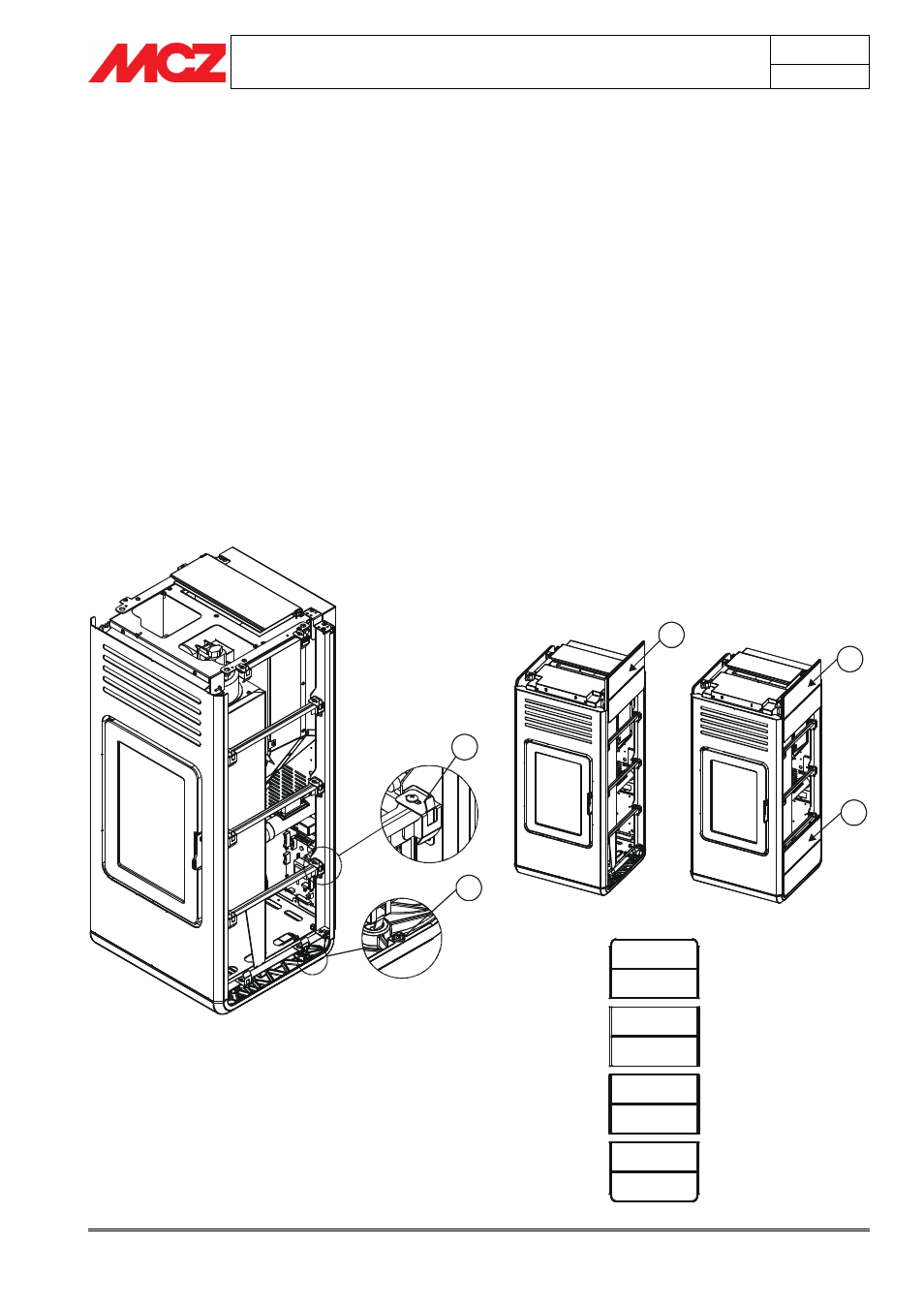

Montaggio delle piastrelle laterali in ceramica sulla stufa NIMA
Le otto piastrelle in ceramica sono consegnate in una scatola. Saranno
quattro rettangolari D che andranno nella parte centrale del fianco e
due sagomate C che andranno sotto e sopra del fianco.
Togliere il top e infilare la prima piastrella C con la parte arrotondata
verso il basso, facendo attenzione di farla entrare in aderenza al profilo
e all’interno delle staffe poste sulla struttura.
Queste staffe B sono già state posizionate in modo tale da tenere le
ceramiche C-D in posizione ottimale di aderenza sulla stufa; hanno
delle viti con un’asola che eventualmente permettono una regolazione
(ad esempio se si nota che la piastrella si muove troppo o fatica ad
entrare).
La piastrella in basso C appoggia su due viti A che possono essere
regolati in altezza in modo tale da compensare eventuali differenze di
misura delle piastrelle; tra una piastrella e l’altra a seconda della
necessità è possibile applicare dei feltrini.
Quando sono state posizionate tutte le 8 ceramiche (4 per fianco)
riposizionare il top, semplicemente appoggiandolo sui supporti in
gomma presenti sulla parte superiore della stufa.
A
B
