Stufa Suite e Club (fianchi in ceramica) Versione
COMFORT AIR
1. Togliere il top in ceramica
2. Togliere le due griglie microforate di compensazione dei fianchi
B (vedi par.3.4.1)
3. Togliere i fianchi laterali in ceramica (tre a destra e tre a
sinistra) vedi par.3.4.1
4. Allentare la vite anteriore della staffa E; alzare la staffa E in
modo da poter togliere il profilo anteriore A.
5. Sfilare la griglia frontale in ghisa N con le staffe M
6. Togliere tappo superiore L svitando le quattro viti
7. Togliere il gruppo ventilatori Q svitando le 7 viti. Per togliere
agevolmente la vite che si trova dietro il ventilatore di sinistra,
si consiglia di allentare le due viti del ventilatore e muoverlo
leggermente.
8. Togliere lo scambiatore O svitando le quattro viti che lo fissano
Pulire e rimontare il tutto utilizzando una nuova guarnizione di
testa.
B
M
A
E

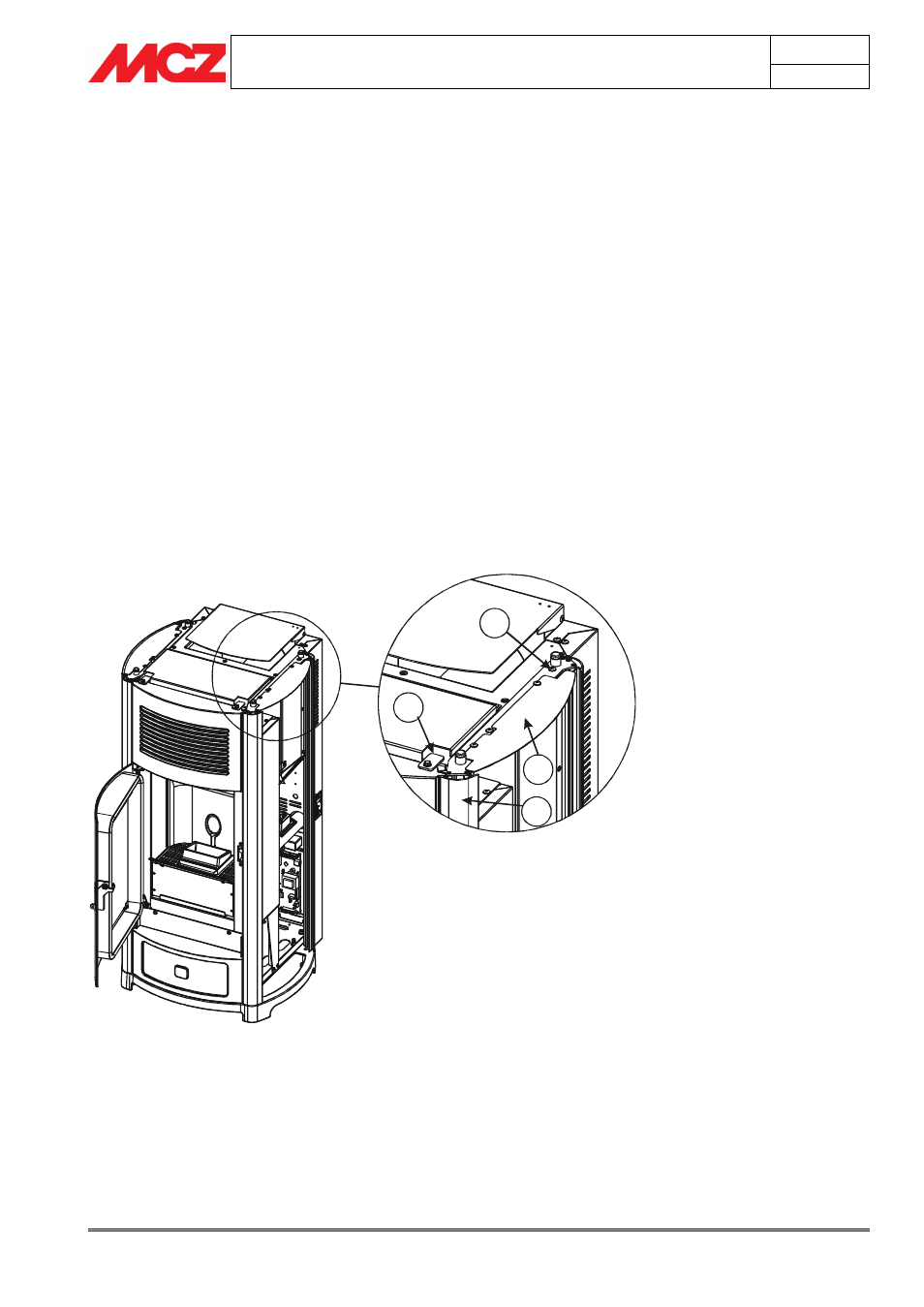

Pulizia scambiatore superiore (stufa Suite e Club)
