SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione SC125_560HE-IIT083220 55
5.2.4 Collegamento alla guida PE con versione HE
Nei Sunny Central 200HE, Sunny Central 250HE e Sunny Central 350HE la guida PE deve essere
collegata nell'armadio CA all'equipotenzialità del luogo o del locale tecnico di installazione.
Introdurre e collegare separatamente nei Sunny Central 500HE e Sunny Central 560HE le due guide
PE nell'armadio CC e inverter all'equipotenzialità o alla messa a terra.

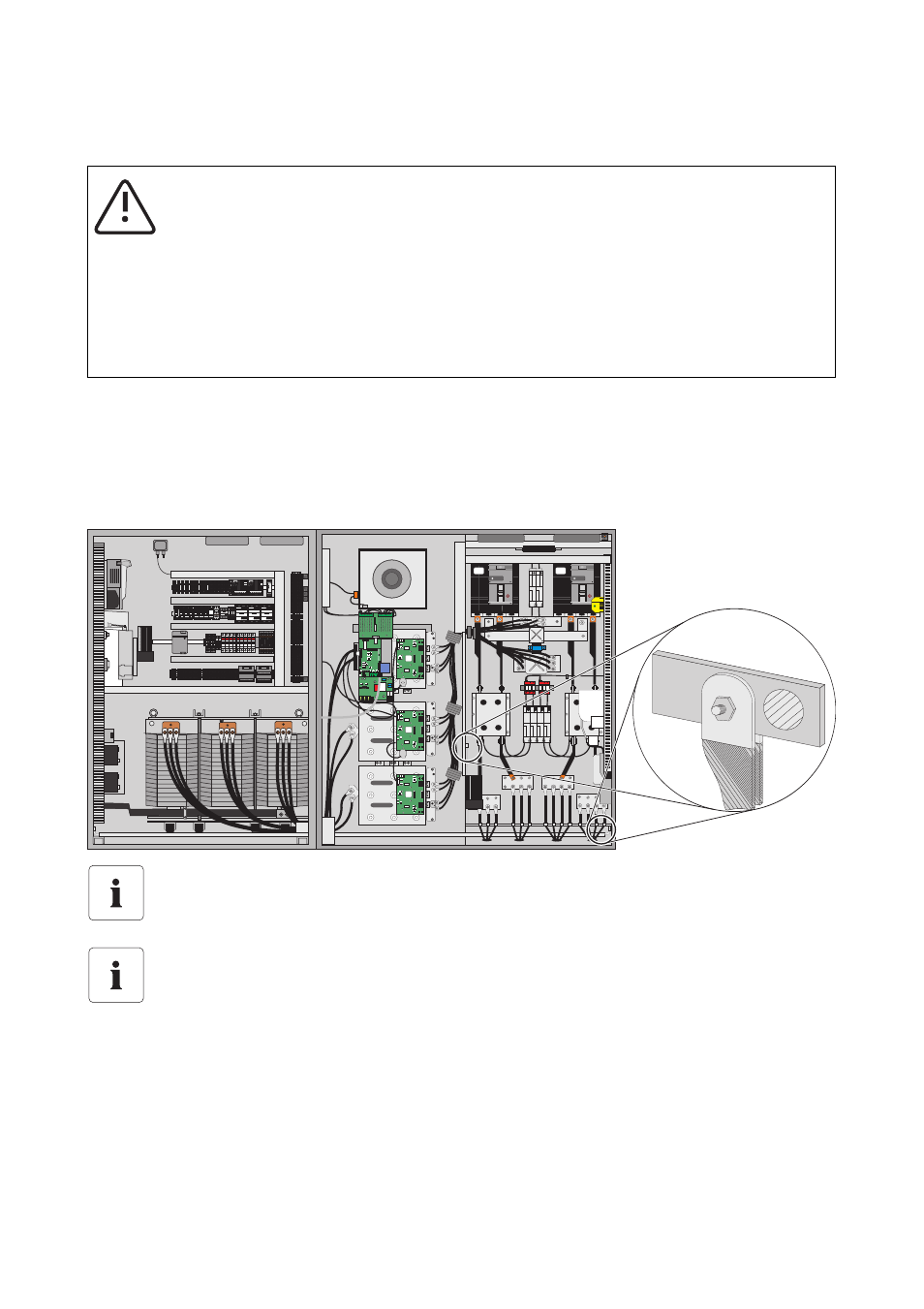

Punto di collegamento per equipotenzialità nel Sunny Central 500HE
AVVERTENZA!
Pericolo di morte per ustioni e scossa elettrica a seguito di contatto con
componenti sotto tensione!
• Non toccare i componenti sotto tensione del Sunny Central o della rete pubblica e
della rete a bassa tensione.
• Rispettare tutte le norme di sicurezza applicabili.
• Lavorare solo con apparecchio spento e in assenza di tensione.
Dimensionamento del cavo del collegamento PE
Eseguire il collegamento PE all'equipotenzialità con almeno 1 x 50 mm².
Posizione della guida PE
La posizione esatta della guida PE in alcuni armadi, a seconda del modello, si trova dietro
i portafusibili nell'armadio CC oppure dietro il trasformatore nell'armadio CA. Determinare
la posizione esatta della guida PE tramite la contrassegnazione (BMK) e lo schema
elettrico in dotazione.
L-
L+
L-
L+
L-
L+
H1-02 H1-02
L+ L-
L+ L- L+ L-
L+ L-
L+ L-
M3-810 M3-810 M3-810 M3-810
L+ L-
L+ L-
PE
