SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione SC125_560HE-IIT083220 49

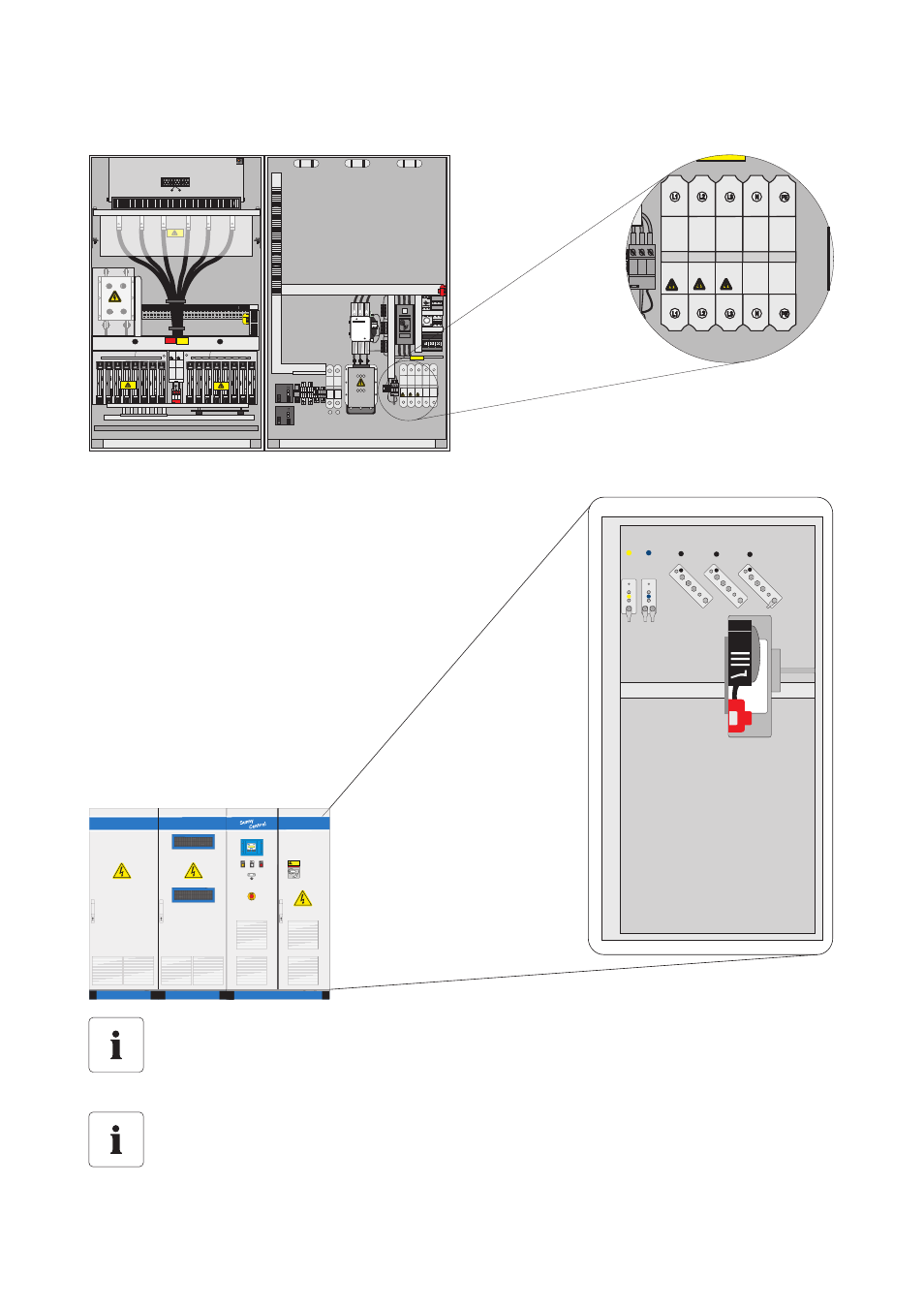

Vista del collegamento CA nel Sunny Central 250
Vista del collegamento CA del Sunny Central 350
Isolamento dell'ingresso cavi
Per l'isolamento dei pannelli a scorrimento e dei cavi installati, installare le guarnizioni in
dotazione.
Installazione corretta del campo rotante
Il collegamento alla rete deve essere eseguito in modo da realizzare un campo rotante
destro sui morsetti d'ingresso dell'armadio di distribuzione. In caso di collegamento errato
il Sunny Central emette un messaggio d'errore.
L1 L2 L3
L1 L2 L3
N PE
N PE
L+ L-
L- L+
L- L+
L+ L-
L+ L-
L+ L-
L2 L3 L1
L2 L3 L1
Achtung!
Bei ausgeschaltetem
Hauptschalter
unter Spannung
L2 L1 L3
N PE
PE N L1 L2 L3
Achtung!
Bei ausgeschaltetem
Hauptschalter
unter Spannung
