Collegamento elettrico
SMA Solar Technology AG
40
SC125_560HE-IIT083220
Istruzioni per l’installazione
5.1.6 Cavi di comando interni dell'alimentatore di potenza
I cavi di comando X8 e X9 provenienti dall'armadio CA vengono collegati alla scheda di comando
sull'alimentatore di potenza. Anche la scheda di comando è sospesa all'alimentatore di potenza.
Negli armadi dei Sunny Central di tipo 500HE e 560HE si trovano sull'alimentatore di potenza
superiore. I due contatti a innesto verdi bipolari X8 e X9 vengono inseriti negli ingressi appositamente
contrassegnati.

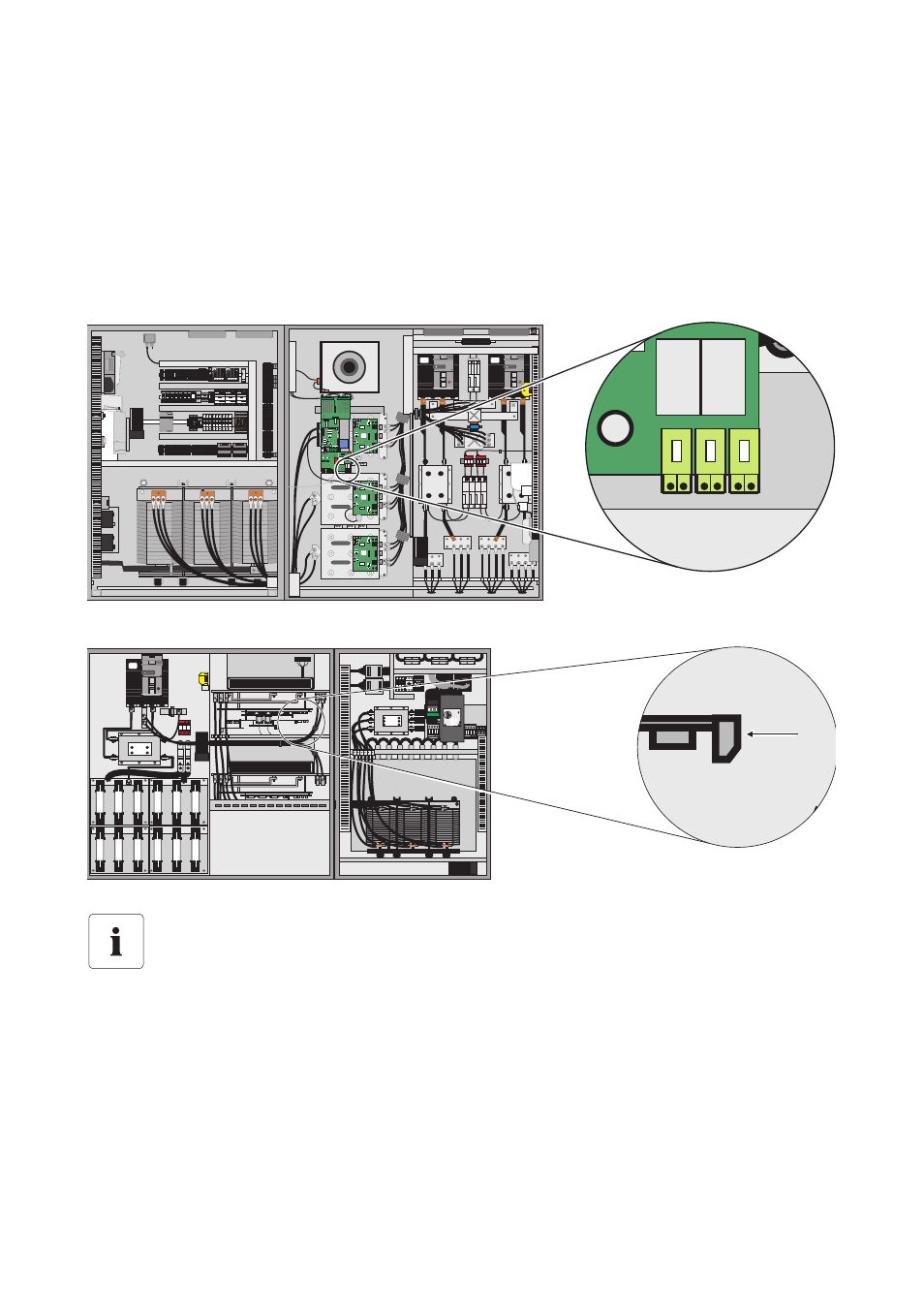

Collegamento del cavo di comando interno nel Sunny Central 500HE
Collegamento del cavo di comando interno nel Sunny Central 350HE
Posizione del morsetto del cavo di comando
Determinare la posizione esatta del morsetto di collegamento in base alla
contrassegnazione (BMK) e allo schema elettrico in dotazione.
L-
L+
L-
L+
L-
L+
H1-02
H1-02
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
M3-810
M3-810
M3-810
L+
L-
L+
L-
H1-02
L-
L+
L-
L+
L+
L-
L-
L-
L+
L-
L+
L-
L-
L1
L2
L3
L1
L2
L3
