Collegamento elettrico SMA Solar Technology AG
52 SC125_560HE-IIT083220 Istruzioni per l’installazione

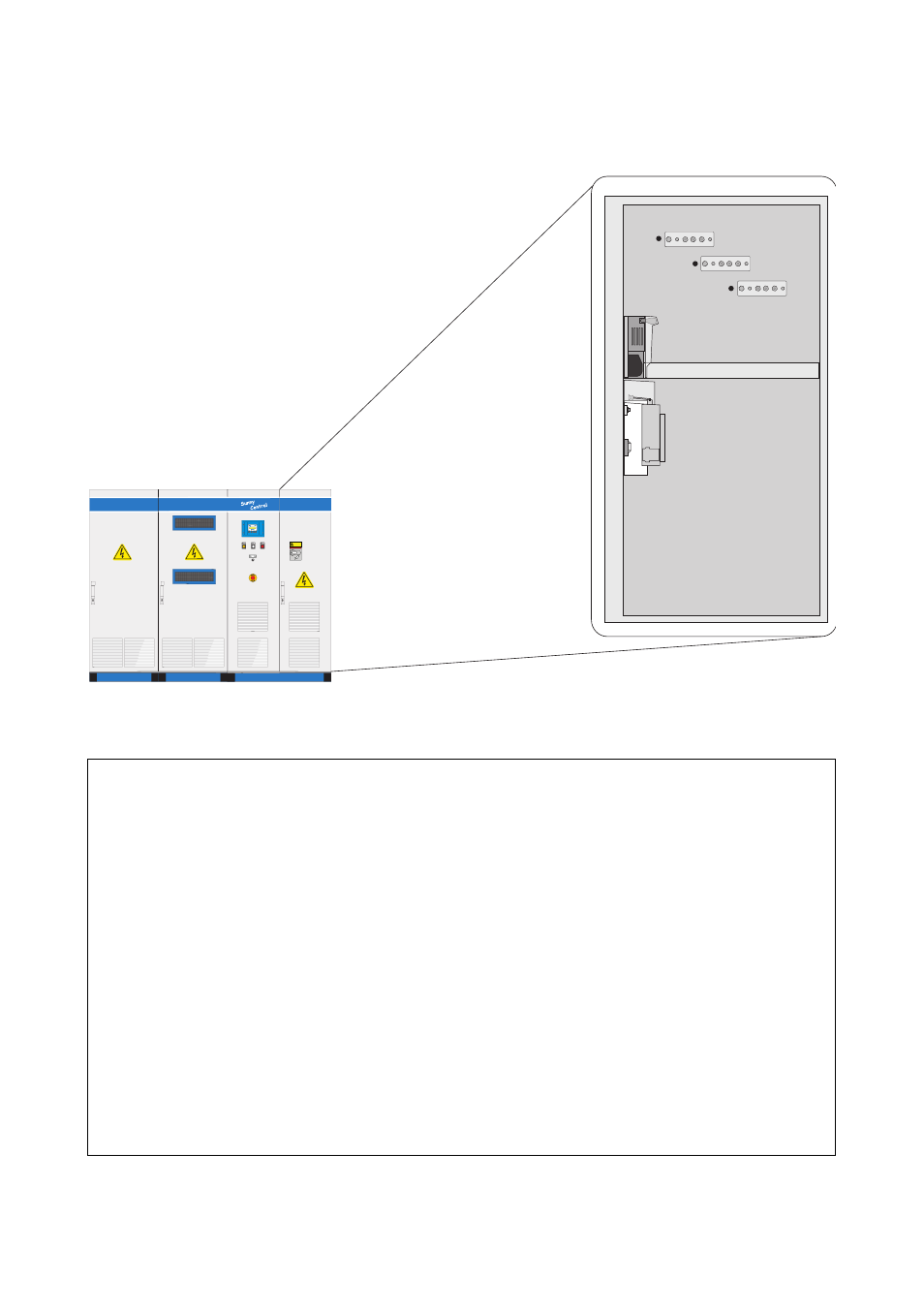

Collegamento alla rete CA per rete IT su sbarre di rame tramite sezionatore di carico di sicurezza
nell'armadio CA del Sunny Central 350HE. Introdurre il cavo dall'alto nell'inverter.
Collegamento alla rete CA per rete IT su sbarre di distribuzione EriFlex esternamente all'armadio CA
del Sunny Central 500HE e 560HE.
AVVISO!
Il collegamento non corretto può compromettere il funzionamento del Sunny
Central!
Quando si collegano i cavi di potenza seguire il seguente ordine. (partendo dalla testa
della vite in giù):
1. vite
2. rondella
3. capocorda
4. punto di collegamento EriFlex
5. capocorda
6. rondella
7. rondella elastica
8. dado
Achtung!
Bei ausgeschaltetem
Hauptschalter
unter Spannung
L1
L2
L3
