Montaggio SMA Solar Technology AG
22 SC125_560HE-IIT083220 Istruzioni per l’installazione

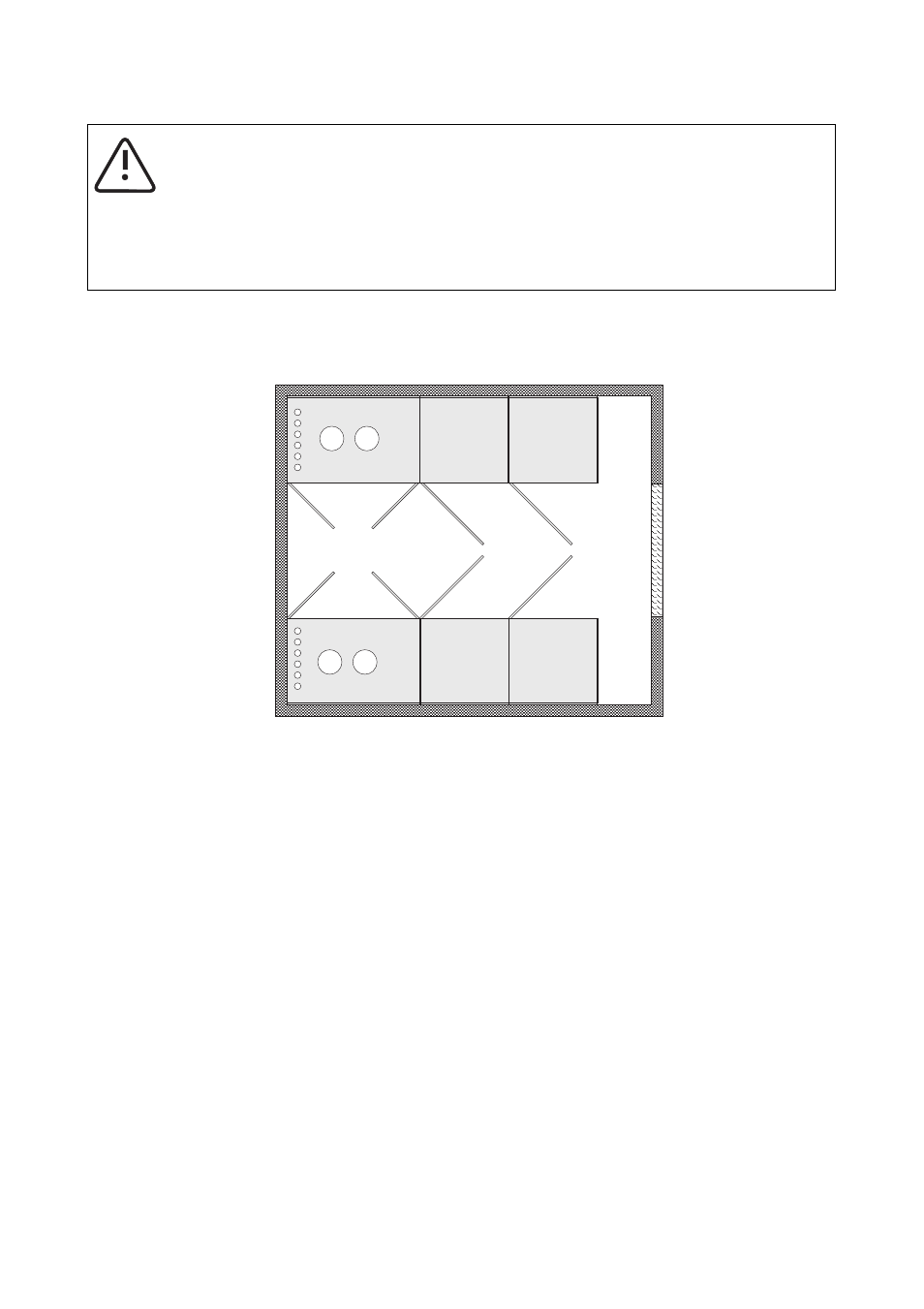

Di seguito una vista dall'alto schematica dei Sunny Central installati in una cabina. L'installazione
degli inverter è realizzata come "sistema a destra" (in alto) e "sistema a sinistra" (in basso).
4.1.5 Apporto e ricambio dell'aria
Per raffreddare gli inverter è necessaria una sufficiente ventilazione. Per il funzionamento sicuro e la
potenza max. d'immissione in rete rispettare le temperature ambiente consentite.
L'aria viene aspirata attraverso le porte dell'armadio e, a seconda della versione del Sunny Central,
espulsa dal tetto o dalla parete posteriore dei blocchi armadio. In tal modo è possibile disporre gli
apparecchi in fila uno accanto all'altro. Per l'aria necessaria e le distanze dalle pareti consultare le
"Condizioni di montaggio del Sunny Central" (documento separato). Sulle aperture di ventilazione
sono installati filtri che depurano l'aria aspirata.
Se la quantità d'aria nel luogo di installazione del Sunny Central fosse insufficiente, è necessario
prendere provvedimenti per consentire maggiori flussi d'aria (griglia di ventilazione, ventole,
ventilatori, ecc.).
L'aria aspirata deve soddisfare la classificazione 3S2 (vedere tabella). Il funzionamento dell'inverter
è idoneo per un'umidità relativa che va dal 15 % al 95 %.
AVVERTENZA!
Sviluppo di fumo in locali tecnici.
Si consiglia di montare un rilevatore di fumo nel locale tecnico, che agisca sull'interruttore
esterno per l'arresto di emergenza e che disinserisca il Sunny Central in caso di sviluppo
di fumo.
Armadio CA Armadio inverter Armadio CC
Paret
e
divisoria
del
locale
trasform
atore
Us
cit
a
Armadio CA Armadio inverter Armadio CC
