SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione SC125_560HE-IIT083220 51

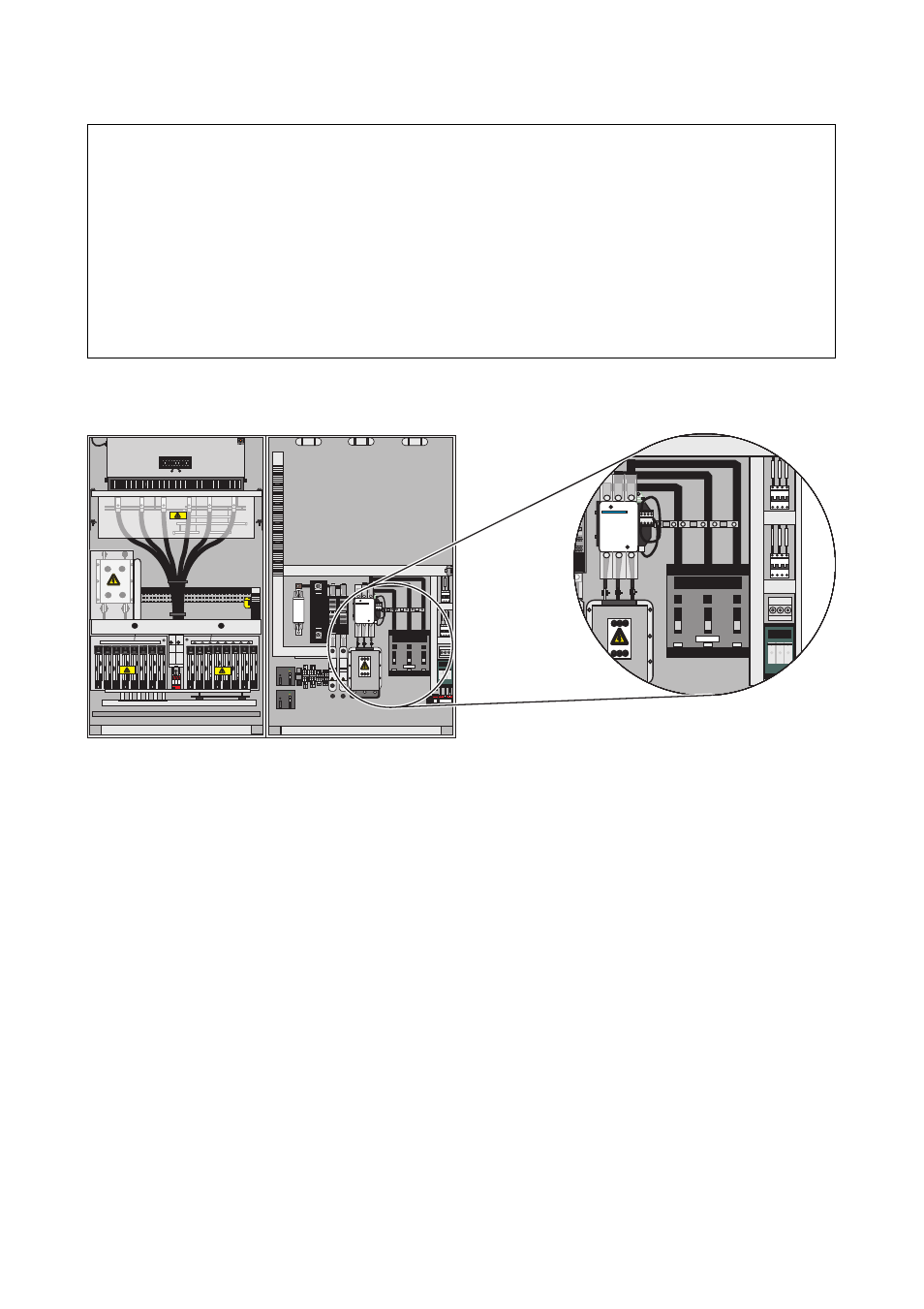

Collegamento alla rete CA per rete IT sul sezionatore di carico di sicurezza nell'armadio CA del
Sunny Central 250HE, introduzione dei cavi dal basso nell'inverter
AVVISO!
Il collegamento CA errato può danneggiare il Sunny Central.
Dimensionamento della linea CA da collegare
• Dimensionare le linee CA con una rigidità dielettrica di almeno 1000 V.
• Eseguire le linee CA con protezione di terra e cortocircuito.
• Per il fissaggio dei cavi del collegamento CA utilizzare solo fascette di alluminio
(in dotazione).
