5.1.4 Cavi di comando della morsettiera di trasmissione
La maggior parte dei cavi di comando, che devono essere collegati tra gli armadi, vengono collegati
alle morsettiere semplicemente tramite spine. Le morsettiere di trasmissione si trovano nell'armadio CA
sulla piastra di montaggio rivolta verso l'armadio CC/inverter. I fasci di cavi da inserire sono dotati
di contrassegni per il collegamento.

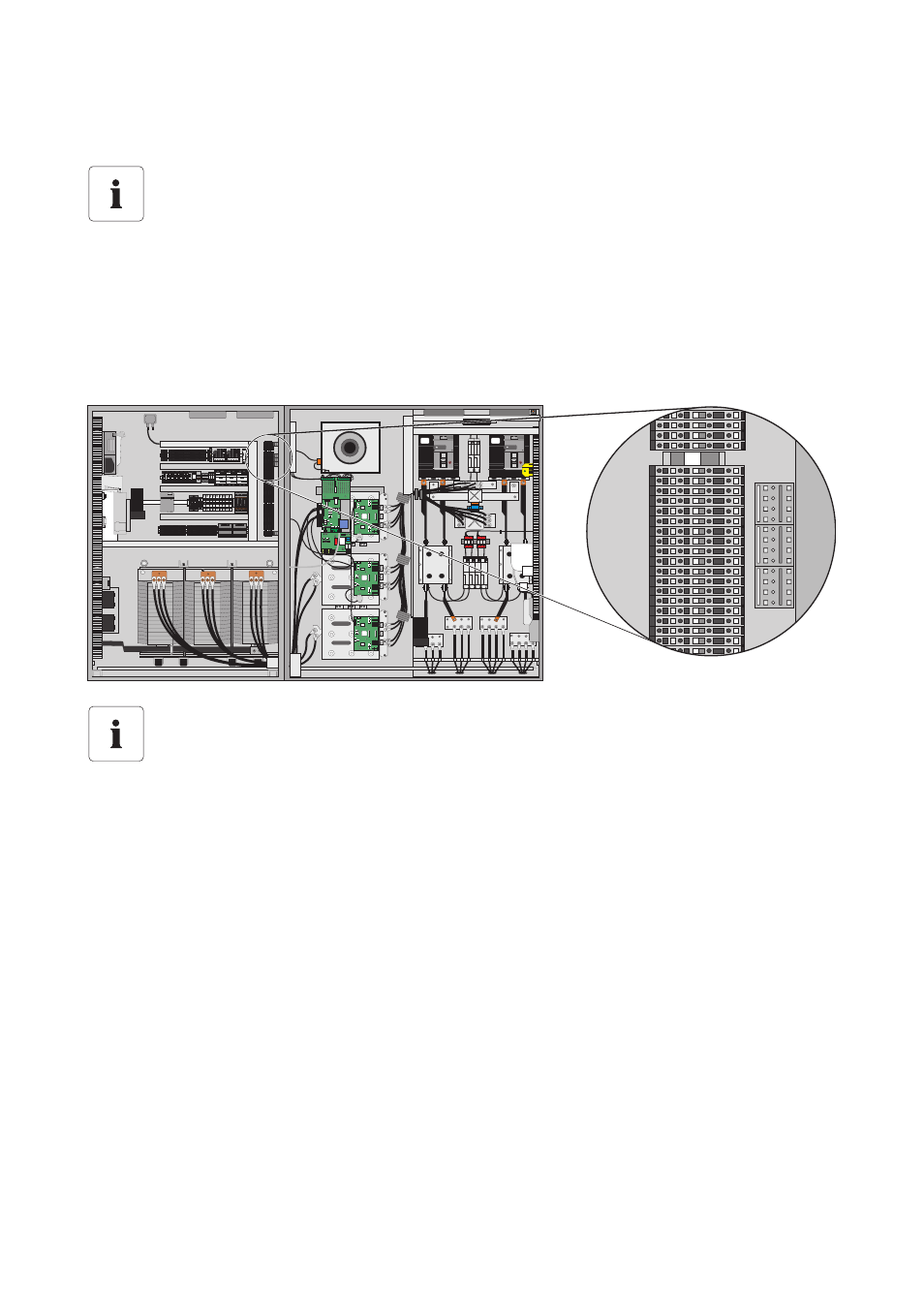

Esempio di morsettiere di trasmissione tra gli armadi del Sunny Central 500HE
Controllo del cablaggio
Collegando i cavi di comando fare attenzione all'ordine corretto e ai colori dei fili. Le spine
sono numerate.
Posizione delle morsettiere di trasmissione
Determinare la posizione esatta delle morsettiere di trasmissione tramite la
contrassegnazione (BMK) e lo schema elettrico in dotazione.
