Collegamento elettrico SMA Solar Technology AG
8 485PB-SB-NR-IIT101311 Istruzioni per l’installazione
4 Collegamento elettrico
Il presente capitolo descrive il montaggio e il collegamento dell'interfaccia di comunicazione (RS485
Piggy-Back). Si parte dal presupposto che l'inverter si trovi al centro del bus di comunicazione RS485.
Qualora l'inverter si trovi all'estremità del bus di comunicazione RS485, eseguire le seguenti
operazioni solo per un cavo e realizzare la terminazione (vedere pagina 15).

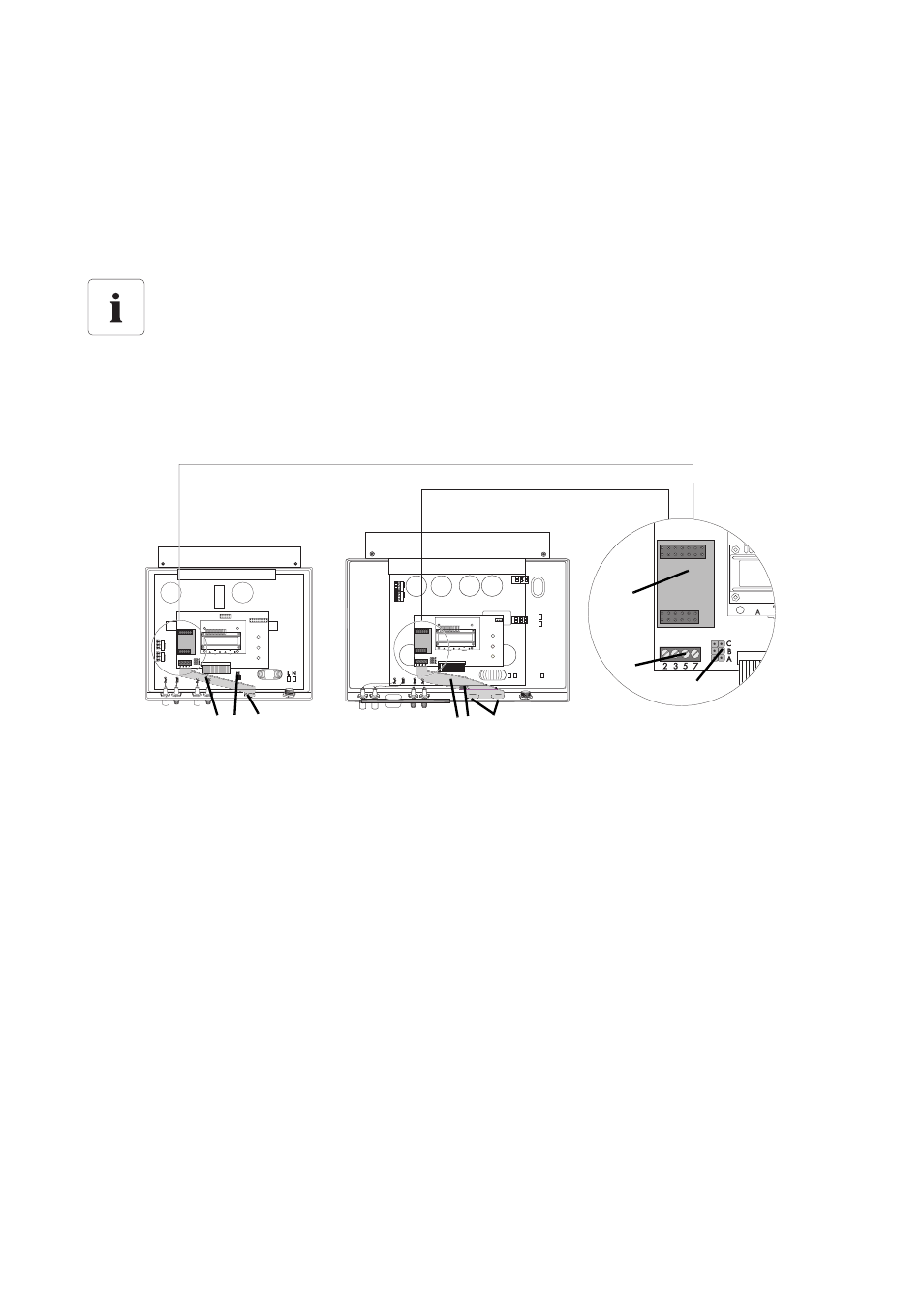

4.1 Prospetto ingresso interfacce e percorso cavi
Nel inverter del tipo: SB/WB
Qualora l'interfaccia di comunicazione sia premontata, è possibile saltare il capitolo 4.2
„Montaggio dell'interfaccia di comunicazione“ (pagina 10).
SB/WB 700
SB/WB 1100 SB/WB 1100, SB/WB 1100 (E) (LV), SB/WB 1700 (E), SB 2100TL,
SB/WB 2500, SB/WB 2800i, SB/WB 3000
D F E D F E
A
B
C
