Collegamento elettrico SMA Solar Technology AG
14 485PB-SB-NR-IIT101311 Istruzioni per l’installazione
4.3.3 Collegamento del cavo all'interfaccia di comunicazione

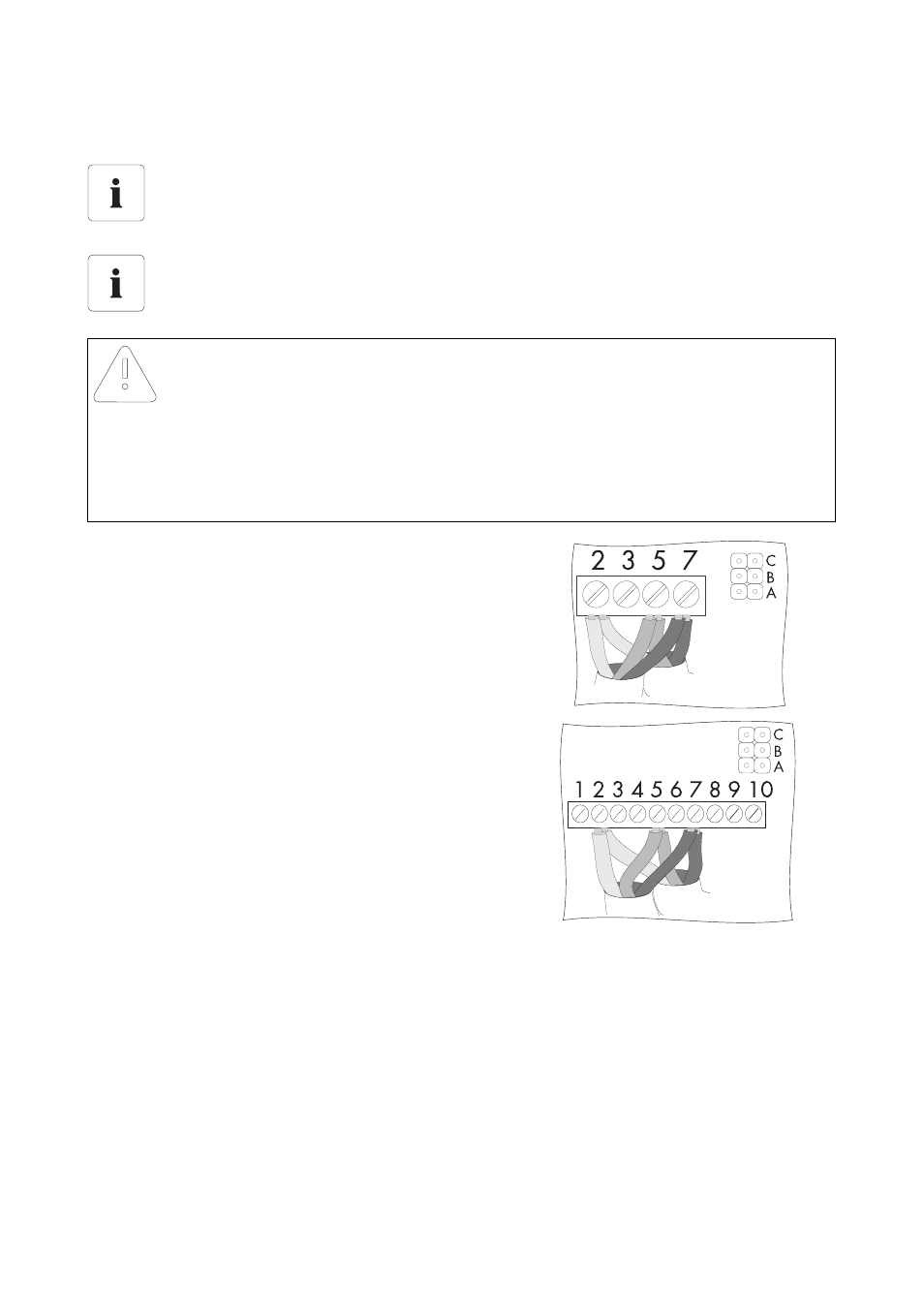

1. Collegare i fili ai morsetti schermati (2, 5, 7) al di
sotto dell'ingresso interfacce (coppia: 0,23 Nm).
Annotare il colore dei fili:
2 ____________________________
5 ____________________________
7 ____________________________
2. Se necessario realizzare una terminazione (vedere
pagina 15).
3. Chiudere l'inverter come descritto nelle istruzioni dell'inverter.
☑ L'interfaccia di comunicazione è adesso collegata.
Punti di collegamento per bus di comunicazione RS485
Per l'assegnazione dei collegamenti, il cablaggio e la terminazione di bus di
comunicazione RS485 consultare il poster con il sistema di cablaggio RS485.
Punti di collegamento per gli inverter del tipo SB/WB e SWR
L'assegnazione dei collegamenti per gli inverter del tipo SB/WB e SWR è identica.
AVVISO!
Danneggiamento del blocco morsetti in caso di utilizzo di guaine terminali dei fili.
Le guaine terminali dei fili si deformano nel serraggio dei morsetti e non possono quindi
essere più estratte dal blocco.
• Non adoperare guaine terminali dei fili per il collegamento del cavo di
comunicazione.
