2. Se non si adopera un morsetto schermato, procedere come segue.

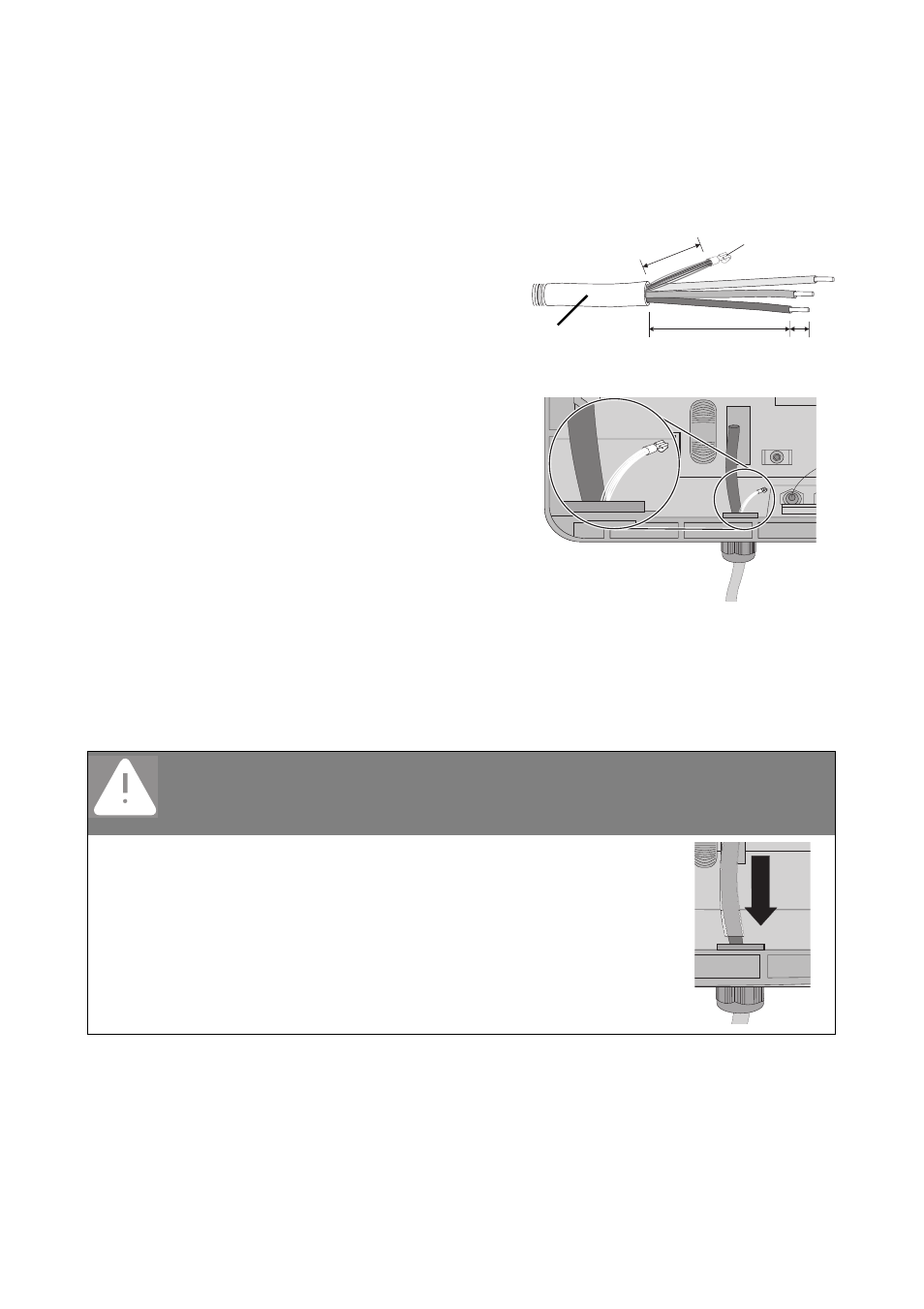

– Inserire il cavo nell'involucro attraverso il pressacavo.
– Rimuovere la guaina del cavo per una
lunghezza pari al percorso del cavo (A). La
lunghezza del percorso del cavo dipende dal
tipo di inverter (vedere figure al capitolo 4.1
„Prospetto ingresso interfacce e percorso cavo“
a pagina 8).
– Accorciare i fili non necessari fino alla
lunghezza della guaina del cavo (C).
– Accorciare e intrecciare la schermatura per la
lunghezza necessaria per il collegamento PE
(linguetta di contatto) (B) all'inverter. La
lunghezza necessaria per il collegamento PE
dipende dal tipo di inverter (vedere figure al
capitolo 4.1 „Prospetto ingresso interfacce e
percorso cavo“ a pagina 8).
– Collegare la spina piatta con la schermatura.
– Collegare la spina piatta con la linguetta di
contatto per il PE.
– Spelare i fili di 6 mm (D).
3. Serrare il dado del pressacavo per fissare il cavo.
4. Applicare la guaina isolante:
5. Per facilitare l'operazione unire due cavi con un serracavi.
6. Posare il cavo con la guaina isolante all'interno del percorso cavo e collegarlo ai morsetti a vite.
☑ Il cavo è adesso posato all'interno dell'inverter.
PERICOLO!
Pericolo di morte dovuto a tensione elevata in caso di guasto sul cavo di
comunicazione.
• Rivestire i fili dei cavi adoperati con una guaina isolante fino
all'altezza del morsetto schermato oppure fino all'apertura
sull'involucro dell'inverter. La guaina isolante deve ricoprire
completamente i fili all'interno dell'involucro.
• Se necessario accorciare la guaina isolante alla lunghezza
necessaria.
