3 Disimballaggio
3.1 Dotazione
3.2 Identificazione
L'identificazione dell'interfaccia di comunicazione è possibile grazie alla targhetta di identificazione.
La targhetta di identificazione si trova su uno dei connettori femmina dell'interfaccia di
comunicazione.

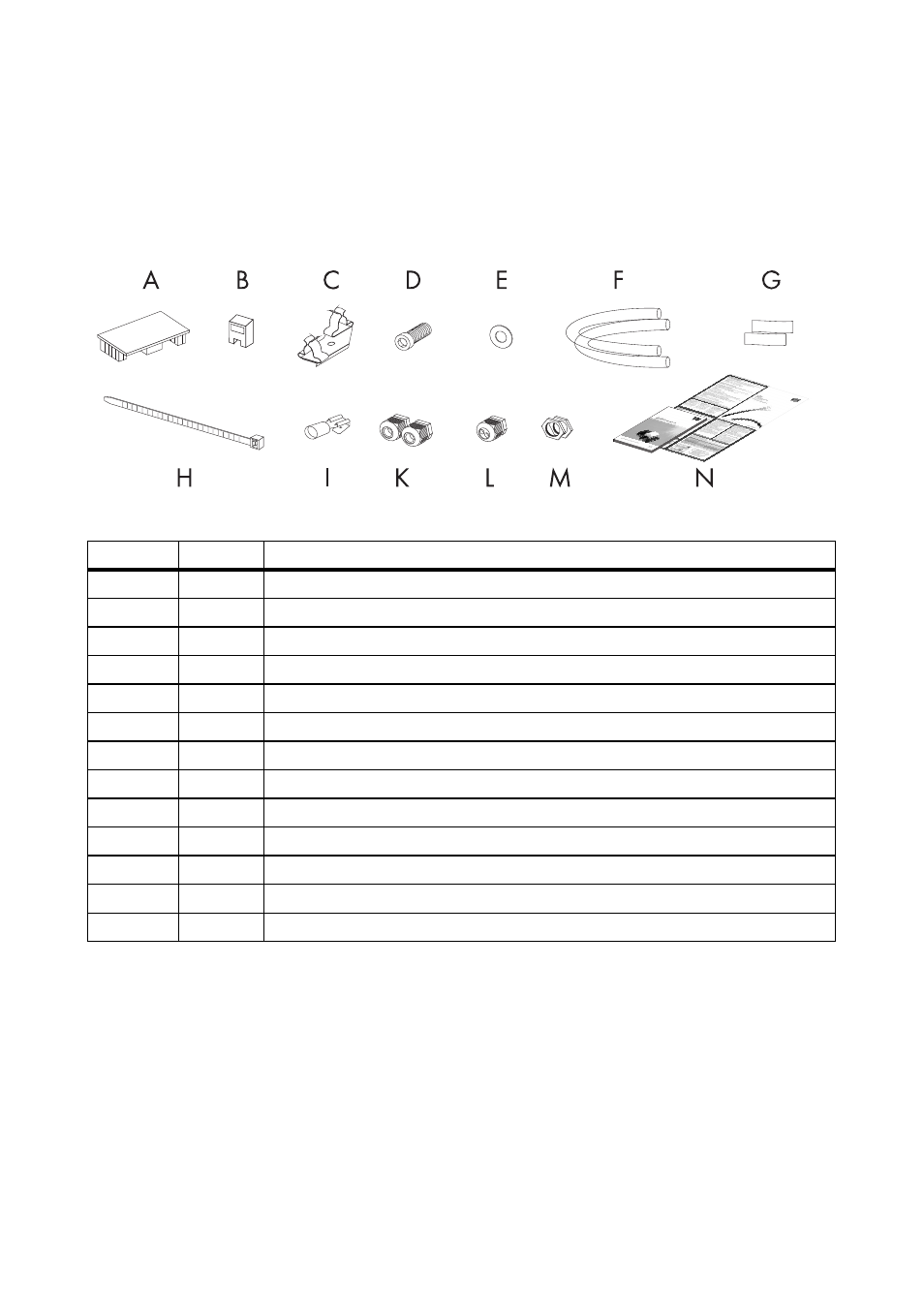

Posizione Quantità Denominazione
A
1
RS485 Piggy-Back: 485PB-G3
B
1
Jumper
C
1
Morsetto schermato
*
*
Richiesto soltanto per gli inverter del tipo SB/WB 3300 e SB/WB 3800.
D
1
Vite per il fissaggio del morsetto schermato
*
E
1
Rondella di contatto
*
F
2
Guaine isolanti
G
2
Film adesivi conduttivi
*
H
1
Serracavi
I
1
Spina piatta
K
2
Pressacavi (con guarnizione ad 1 foro)
L
1
Pressacavo (con guarnizione a 2 fori)
M
2
Controdadi per i pressacavi
N
1
Istruzioni per l'installazione con il poster del sistema di cablaggio RS485
