Collegamento elettrico SMA Solar Technology AG

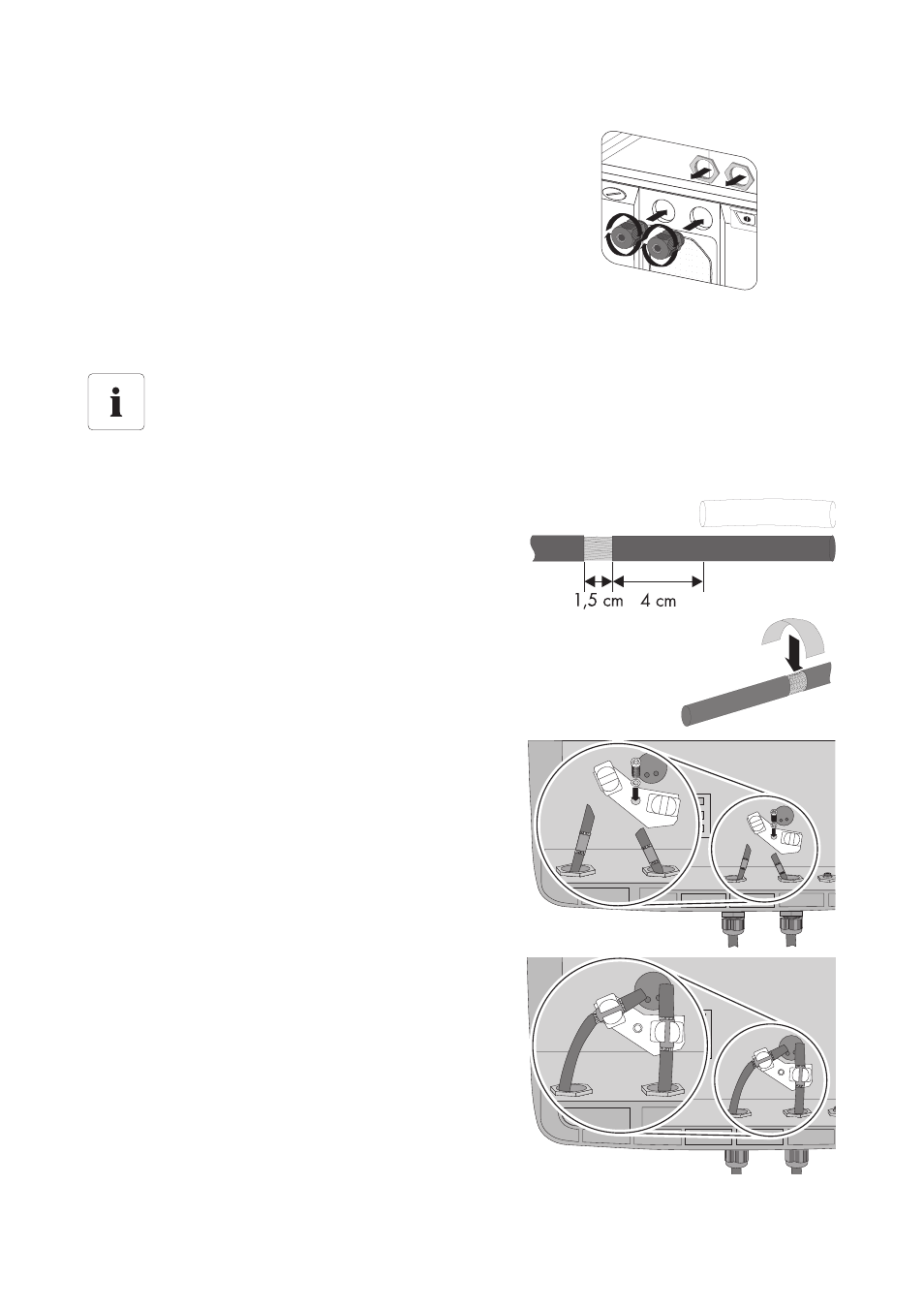

12 485PB-SB-NR-IIT101311 Istruzioni per l’installazione
3. Inserire il pressacavo con guarnizione ad 1 foro
nell'apertura sull'inverter così predisposta e
avvitare dall'interno sull'involucro con un
controdado.
4. Allentare il dado del pressacavo in modo da
potere inserire il cavo.
☑ Il passacavo sull'inverter è pronto.
4.3.2 Posa dei cavi nell'inverter
1. Se si adopera un morsetto schermato, procedere come segue.
– Ad una distanza dall'estremità del cavo pari
alla lunghezza di una guaina isolante più 4 cm
rimuovere circa 1,5 cm della guaina del cavo
fino alla schermatura.
– Avvolgere la parte del cavo privata
dell'isolamento con film adesivo conduttivo.
☑ Il cavo è predisposto per il morsetto schermato.
– Inserire il cavo nell'inverter attraverso il
pressacavo.
– Avvitare sull'apposita filettatura dell'inverter il
morsetto schermato con la vite e la rondella di
contatto.
– Premere la parte del cavo priva di isolamento
nel morsetto schermato.
☑ Il morsetto schermato è montato.
Le istruzioni per la preparazione ed il montaggio del morsetto schermato valgono
unicamente per gli inverter del tipo SB/WB 3300 e SB/WB 3800.
