SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione 485PB-SB-NR-IIT101311 11
4.3 Collegamento dell'interfaccia di comunicazione
4.3.1 Preparazione dell'apertura sull'involucro dell'inverter
Eseguire le seguenti operazioni in base al tipo di inverter.
• Per gli inverter con un'apertura nell'involucro vedere il paragrafo „Tipi di inverter con
un'apertura nell'involucro“ (pagina 11)
• Per gli inverter con due aperture nell'involucro vedere il paragrafo „Tipi di inverter con due
aperture nell'involucro“ (pagina 11)

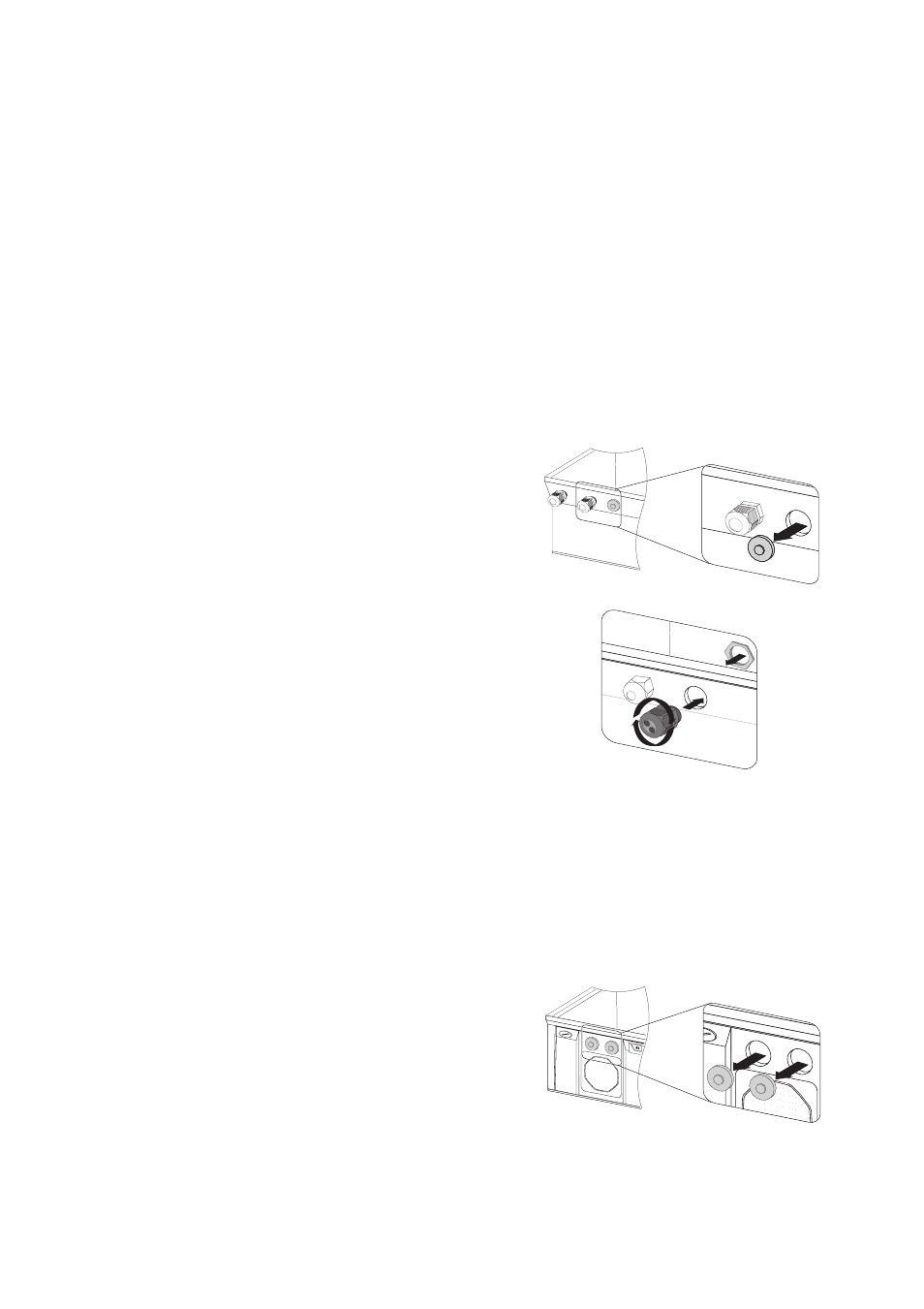

Tipi di inverter con un'apertura nell'involucro
1. Aprire l'inverter come descritto nelle istruzioni dell'inverter.
2. Spingere il tappo cieco fuori dall'apertura
dell'involucro, posta sul lato inferiore dell'inverter.
3. Inserire il pressacavo con guarnizione a 2 fori
nell'apertura dell'involucro ed avvitare dall'interno
sull'involucro con un controdado.
4. Svitare il dado del pressacavo e togliere la
guarnizione.
5. Togliere con un cacciavite i tappi ciechi nella guarnizione in base al numero dei cavi da inserire.
☑ L'apertura sull'involucro dell'inverter è ora pronta.
Tipi di inverter con due aperture nell'involucro
1. Aprire l'inverter come descritto nelle istruzioni dell'inverter.
2. Togliere i tappi ciechi sul lato inferiore dell'inverter
in base al numero dei cavi da inserire.
