Collegamento elettrico SMA Solar Technology AG
10 485PB-SB-NR-IIT101311 Istruzioni per l’installazione
4.2 Montaggio dell'interfaccia di comunicazione
Per il montaggio dell'interfaccia di comunicazione negli inverter del tipo SB, WB e SWR sopra indicati
procedere nel modo seguente.
1. Aprire l'inverter come descritto nelle istruzioni dell'inverter.
2. Nell'inverter del tipo SWR prima del montaggio
devono essere rimosse le resistenze con l'anello
nero. Rimuovere le resistenze con l'anello nero con
cautela per mezzo di un tronchese.

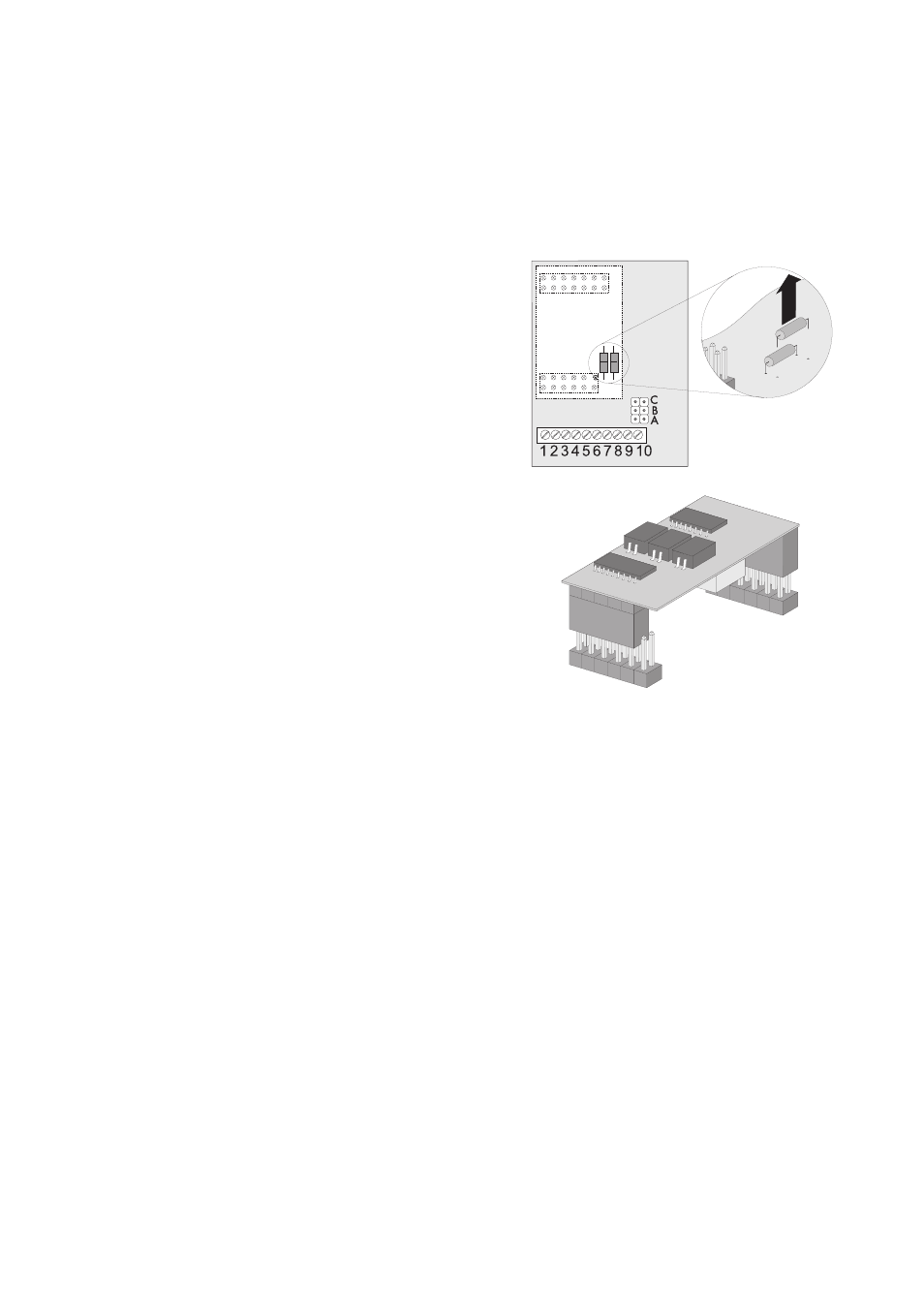

3. Inserire l'interfaccia di comunicazione (A)
allineata a sinistra sull'ingresso delle interfacce. I
due contatti di destra della fila corta inferiore
rimangono liberi.
☑ L'interfaccia di comunicazione è ora montata.
A
