Dispositivo di monitoraggio dell’isolamento utilizzato
Per il monitoraggio dell’isolamento viene utilizzato l’apparecchio A-ISOMETER iso-PV1685 della ditta Bender GmbH
und Co. KG.
10.2.3.5 GFDI e dispositivo di monitoraggio dell’isolamento
Se è stata ordinata l’opzione “GFDI e dispositivo di monitoraggio dell’isolamento”, è possibile disattivare brevemente
la messa a terra del generatore FV e verificare l’isolamento mediante il dispositivo di monitoraggio dell’isolamento
integrato.

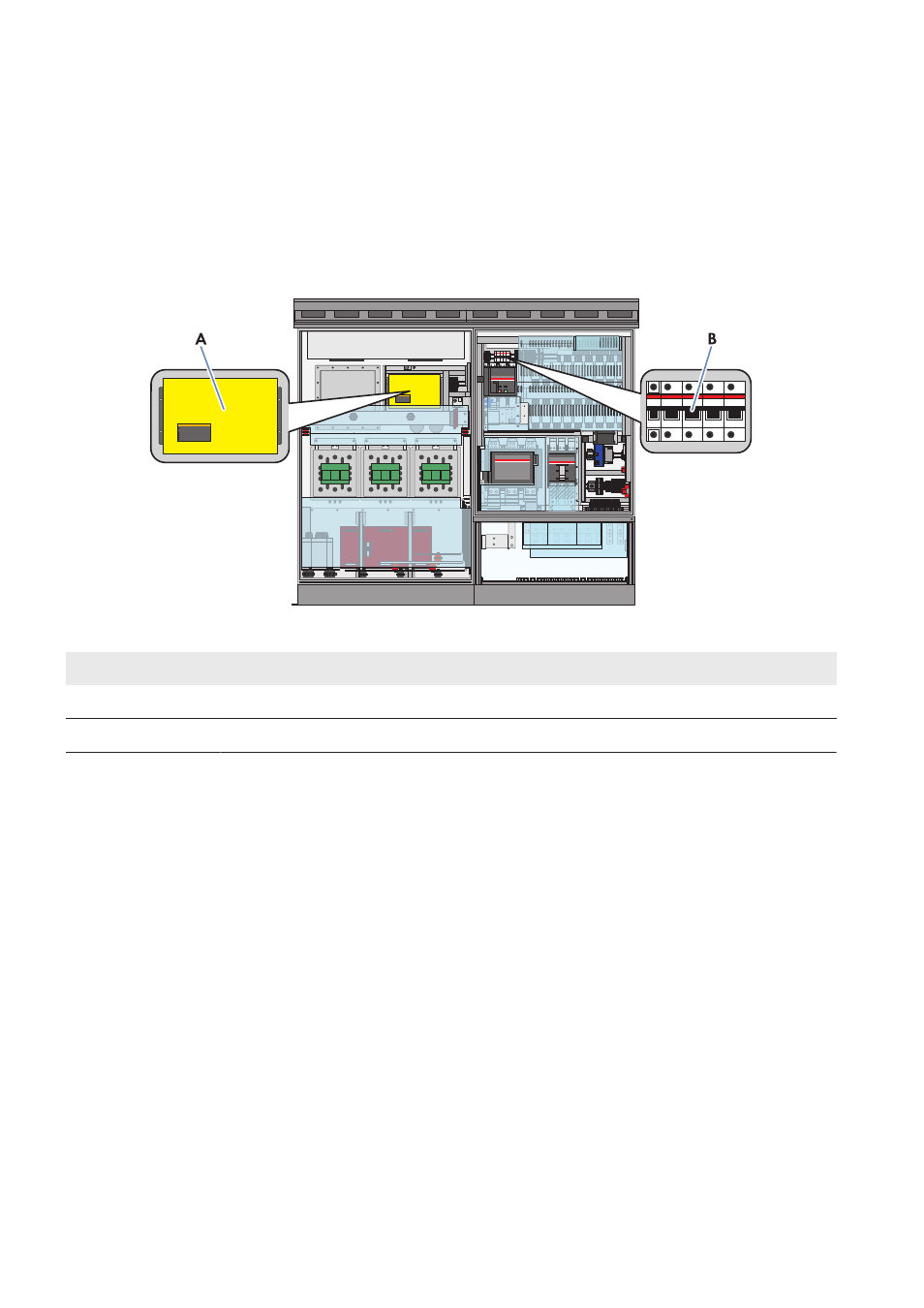

Figura 20: GFDI e monitoraggio dell’isolamento
Posizione Denominazione
A Dispositivo di monitoraggio dell’isolamento
B GFDI
Se il GFDI è chiuso, il generatore FV è messo a terra. In questa condizione non è possibile calcolare la resistenza di
isolamento.
Se il GFDI è aperto, la messa a terra è disattivata. In questa condizione il dispositivo di monitoraggio dell’isolamento
calcola continuamente la resistenza di isolamento. Nella condizione di funzionamento “Funzionamento sotto carico
MPP”, viene rilevata la resistenza d’isolamento dell’intero sistema, dal generatore FV al trasformatore MT. Se l’inverter
si trova nella condizione di funzionamento “Monitoraggio della rete”, viene rilevata solo la resistenza di isolamento
dal generatore FV all’inverter.
Il monitoraggio dell’isolamento deve essere effettuato nella condizione di funzionamento “Esercizio sotto carico MPP”.
In questo modo tutti i componenti dell’impianto vengono inclusi nella misurazione dell’isolamento.
Monitoraggio dell’isolamento
Se GFDI è aperto, il dispositivo di monitoraggio dell’isolamento inizia a misurare. Il dispositivo di monitoraggio
dell’isolamento parte dal presupposto che l’isolamento sia scadente. Se il parametro IsoErrIgn è impostato su Off,
l’inverter si disattiva brevemente.
Dopo circa 5 minuti, il dispositivo di monitoraggio dell’isolamento ha calcolato la resistenza di isolamento corretta. Il
valore della resistenza di isolamento può essere letto nell’interfaccia utente nel valore momentaneo Riso. Se
l’isolamento è intatto, l’inverter ritorna alla condizione di funzionamento “Funzionamento sotto carico MPP”. Al termine
del monitoraggio dell’isolamento, richiudere il GFDI per riattivare la messa a terra del generatore FV.
