Segnale Limite di potenza Descrizione
2 mA … 4 mA PFAbsMin / sottoeccitato Viene immessa l’ultima potenza reattiva negativa.
4 mA PFAbsMin / sottoeccitato Punto iniziale della curva caratteristica
Viene immessa l’ultima potenza reattiva negativa.
11,5 mA 0 kVAr Passaggio per il punto zero della curva caratteristica
Non viene immessa potenza reattiva.
> 19 mA PFAbsMin/sovraeccitato Punto finale della curva caratteristica
Viene immessa l’ultima potenza reattiva positiva.
Il valore analogico viene convertito in un valore nominale per il fattore di sfasamento cos φ. Il parametro PFAbsMin
costituisce il punto iniziale e finale della curva caratteristica lineare.
10.3.3.9 Fattore di sfasamento cos φ in base alla potenza di immissione: procedura
PFCtlW
La procedura PFCtlW consente di impostare il fattore di sfasamento cos φ in base alla potenza di immissione. La
dipendenza viene rappresentata mediante una curva caratteristica parametrizzabile. La curva caratteristica può essere
parametrizzata ascendente o discendente. L’inizio e la fine della curva caratteristica possono essere impostati
mediante parametri.

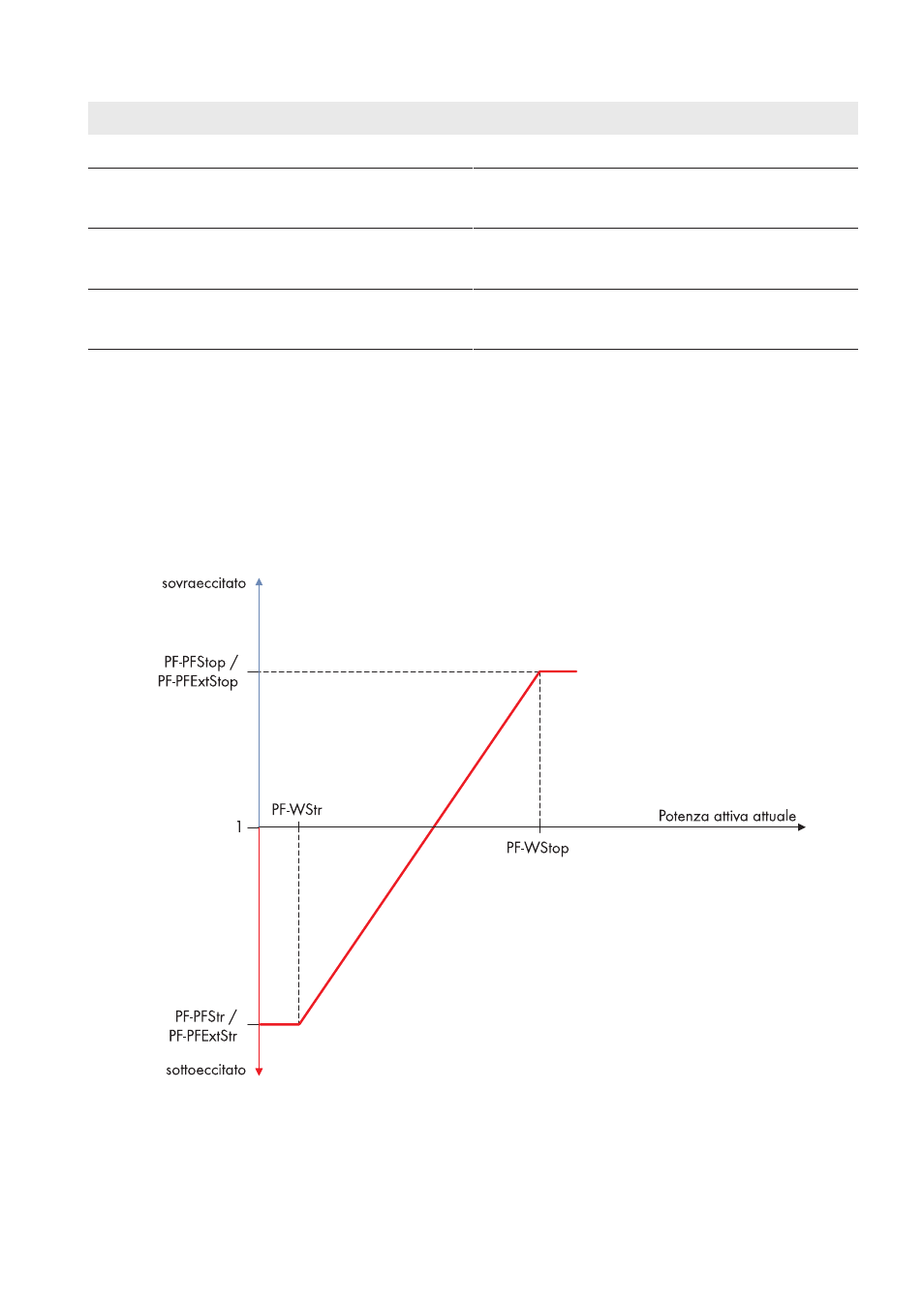

Figura 24: Curva caratteristica per la riduzione della potenza reattiva in base alla potenza attiva
Una curva caratteristica lineare con livellamento verso l’alto e verso il basso consente di regolare un fattore di
sfasamento cos φ in base alla potenza attiva momentaneamente immessa in rete. L’inizio e la fine della curva
caratteristica possono essere impostati mediante parametri. L’andamento della curva caratteristica viene determinato
dall’impostazione del punto iniziale e finale.
